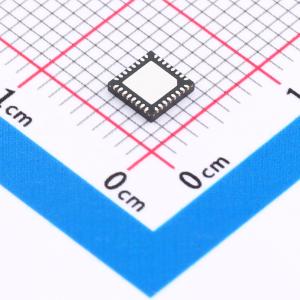

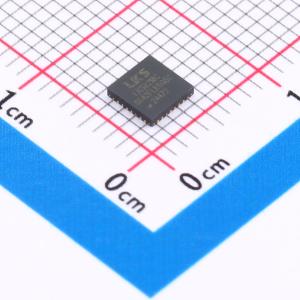

温馨提醒：图片仅供参考，商品以实物为准
LKS32MC0342FLK6Q8C
用于电机控制的32位紧凑型微控制器（MCU）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LKS32MC03x_6N系列是32位内核的面向电机控制应用的紧凑型MCU，集成了三相全桥自举式栅极驱动模块，可直接驱动6个N型MOSFET。
- 品牌名称
- LINKOSEMI(凌鸥创芯)
- 商品型号
- LKS32MC0342FLK6Q8C
- 商品编号
- C46532108
- 商品封装
- QFN-32L-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.3594克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 4KB | |
| ADC(位数) | 12bit | |
| DAC(位数) | 8bit | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 内置通用定时器；内置温度传感器；外部管脚复位(NRST)；集成LDO |
商品概述
LKS32MC03x_6N系列是一款面向电机控制应用的32位紧凑型微控制器，集成了三相全桥自举式栅极驱动模块，能够直接驱动6个N型MOSFET。
商品特性
- 48MHz 32位 Cortex-M0 内核，配备硬件除法协处理器
- 低功耗休眠模式，MCU 休眠功耗为 30uA
- 工业级工作温度范围：-40~105°C
- MCU 采用 2.5V~5.5V 单电源供电
- 具备超强的抗静电和群脉冲能力
- 内部集成 2 路高速运算放大器，可满足单电阻或双电阻电流采样拓扑需求
- 运算放大器输入端口集成电压钳位保护电路，仅需外加两个限流电阻即可实现 MOSFET 内阻直接电流采样
- ADC模块采用变增益技术，可与高速运放配合，处理更宽的电流动态范围，兼顾小电流和大电流的采样精度
- 集成两路比较器
- ESD 及抗干扰能力强，稳定可靠
- 高集成度、体积小、节约 BOM 成本
- 支持 IEC/UL60730 功能安全认证
应用领域
- 有感BLDC电机控制
- 无感BLDC电机控制
- 有感FOC电机控制
- 无感FOC电机控制
- 步进电机控制
- 永磁同步电机控制
- 异步电机控制
- 数字电源控制系统
