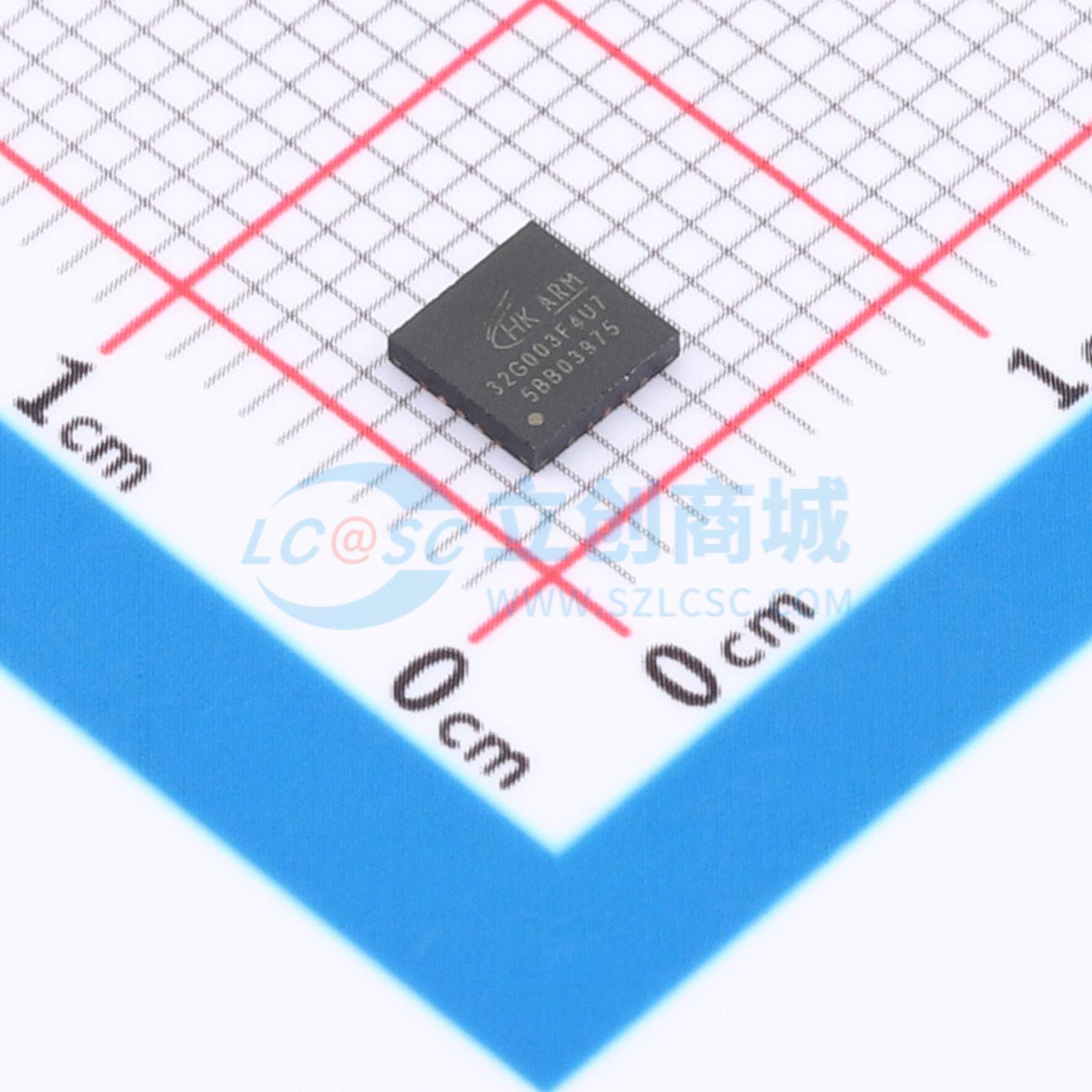

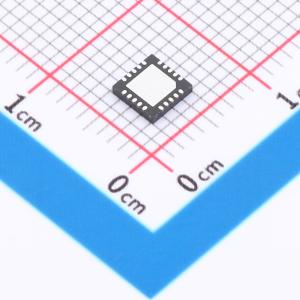

HK32G003F4U7

HK32G003 MCU 使用 ARM Cortex-M0 内核，最高工作频率为 48 MHz，内置 16 KByte Flash 和 4 KByte SRAM。通过配置 Flash 控制器的寄存器，可实现中断向量在 16 KByte 空间内的重映射。 HK32G003 除电源、地以外的所有引脚都可以作为 GPIO、外设 IO 或外部中断输入；在引脚数量受限应用场景中，该 MCU 提供了尽可能多的引脚信号数量。 HK32G003 MCU 内置了多种通信接口：2 路高速（最高 6 Mbit/s）UART；1 路高速（最高 18 Mbit/s）SPI，SPI 支持 4~16 位数据长度的全双工或半双工通信、主/从机模式、TI 模式、NSS 脉冲模式、自动 CRC 校验；1 路高速（最高 400 kbit/s）I2C，I2C 支持 100/400 kbit/s 传输速率、主/从机模式、多主机模式、7/10 比特寻址、SMBus 协议。在 MCU 停机模式（Stop）下，支持数据接收唤醒。 HK32G003 MCU 内置了 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，其中 3 路带死区互补输出），1 个 16 位通用 PWM 定时器（共 4 路 PWM 输出）和 1 个 16 位基本定时器（定时输出 CPU 中断）。 HK32G003 MCU 内置了模拟电路：1 个 12 位 1 MSPS ADC（12 位）、1 个上/下电复位电路（POR/PDR/BOR）和 1 个内部参考电压（内部参考电压在片内被 ADC 采样）。 HK32G003 MCU 支持丰富的功耗模式。在低功耗模式下，这个系列的 MCU 均可被内部的低功耗定时器自动唤醒。 HK32G003 MCU 工作于 -40℃~+105℃ 的温度范围，供电电压 2.4~5.5 V，可满足绝大部分应用环境条件的要求。

• CPU 内核：
  • ARM Cortex-M0 最高时钟频率：48MHz
  • 24 位 System Tick 定时器支持中断向量重映射（通过 Flash 控制器的寄存器配置）
• 工作电压范围：2.4~5.5 V
• 工作温度范围：-40℃~+105℃
• 16 KByte Flash（64 页，每页 256 Byte；32 位数据读，32 位数据写）
• Flash 具有数据安全保护功能，可分别设置读保护和写保护
• 4 KByte SRAM
• CRC 校验硬件单元
• 时钟：
  • 片内高速时钟（HSI）：48MHz
  • 片内慢速时钟（LSI）：60 kHz
  • GPIO 外部输入时钟：32MHz（最大值）
• 复位：
  • NRST 引脚上的低电平（外部复位）
  • 窗口看门狗事件（WWDG 复位）
  • 独立看门狗事件（IWDG 复位）
  • 电源复位
  • 软件复位（SW 复位）
  • 低功耗管理复位
• 最多支持 18 个 GPIO 端口，每个 GPIO 都可作为外部中断输入，内置可开关的上、下拉电阻，支持开漏（Open-Drain）输出，输出驱动能力可配
• IOMUX 引脚功能多重映射控制器，小型封装（如 SOP8/TSSOP16）产品，可通过 IOMUX 可以实现单根引脚对应多个 GPIO 或外设 IO 的映射控制
• 数据通信接口：
  • 2 路高速（最高 6 Mbit/s）UART
  • 1 路高速（最高 400 kbit/s）I2C：MCU 在 Stop 模式下，支持数据接收唤醒
  • 1 路高速（最高 18 Mbit/s）SPI
• 1 个 16 位高级 PWM 定时器（共 4 路 PWM 输出，3 路带死区互补输出）
• 1 个 16 位通用 PWM 定时器（共 4 路 PWM 输出）
• 1 个 16 位基本定时器（支持 CPU 中断）
• 1 个自动唤醒定时器（AWUT），可用于 MCU 停机（Stop）模式下工作
• 片内模拟电路：
  • 1 个 12 位 1 MSPS ADC（最多 7 路外部模拟输入通道和 2 路内部通道，支持差分对输入）
  • 1 个上/下电复位电路
  • 1 个欠压复位电路
  • 1 个内部参考电压（内部参考电压在片内被 ADC 采样）
• CPU 跟踪与调试：
  • SWD 调试接口
  • ARM CoreSight 调试组件（ROM-Table，DWT，BPU）
  • 自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
• ID 标识：每颗 HK32G003 芯片提供一个唯一的 96 位 ID 标识
• 可靠性：通过 HBM7000V/CDM2000V/LU800mA 等级测试

• 可编程控制器、打印机、扫描仪
• 电机驱动和调速控制
• 物联网低功耗传感器终端
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环
