温馨提醒：图片仅供参考，商品以实物为准

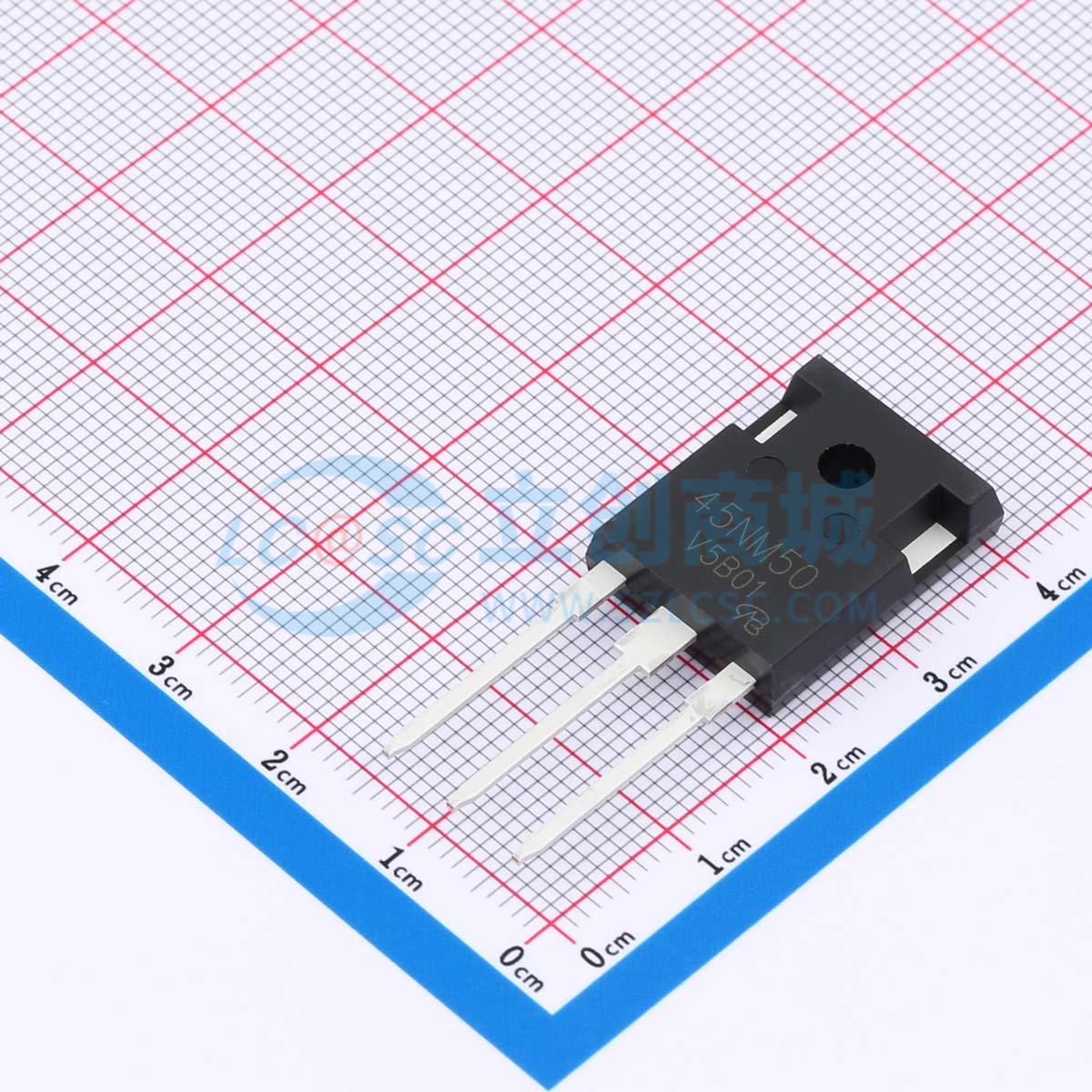

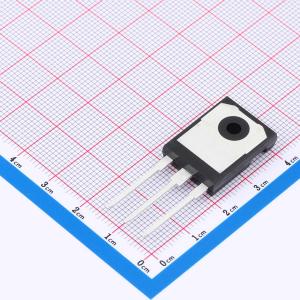

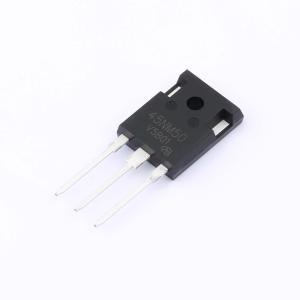

STW45NM50-VB
N沟道500V（D-S）超结功率MOSFET
- 描述
- 台积电流片，长电科技封装；TO247；N—Channel沟道；500V；50A；RDS(ON)=80(mΩ)；VGS=±30V；Vth=3.8V；采用SJ_Multi-EPI技术；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- STW45NM50-VB
- 商品编号
- C46527872
- 商品封装
- TO-247AC
- 包装方式
- 管装
- 商品毛重
- 8.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 80mΩ@10V | |
| 耗散功率(Pd) | 530W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 350nC@10V | |
| 输入电容(Ciss) | 8.31nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 960pF |
商品特性
- 低栅极电荷Qg,驱动要求简单
- 改善了栅极、雪崩和动态dV/dt耐受性
- 全面表征了电容、雪崩电压和电流
- 低RDS(on)
- 符合RoHS指令2002/95/EC
应用领域
- 开关模式电源 (SMPS)
- 不间断电源
- 高速功率开关
- 硬开关和高频电路
