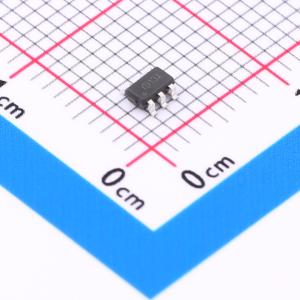

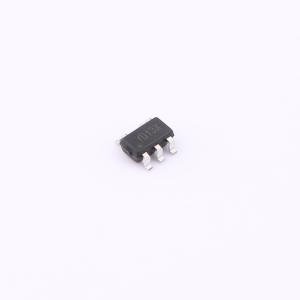

温馨提醒：图片仅供参考，商品以实物为准
TPU3013S5
带标志位的低损耗功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款低压单NMOSFET高端功率开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。该开关配备电荷泵电路以驱动内部NMOSFET开关，其低导通电阻Rds(on)为40mΩ，满足USB电压降要求，并且设有标志输出，可向本地USB控制器指示故障情况
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPU3013S5
- 商品编号
- C46472316
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.9V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 40mΩ | |
| 功能特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款低压单NMOSFET高端功率开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。该开关配备电荷泵电路来驱动内部NMOSFET开关，其低导通电阻Rds(on)为40mΩ，满足USB电压降要求，并且有一个标志输出可向本地USB控制器指示故障情况。
其他特性包括软启动功能，用于限制插入时的浪涌电流；热关断功能，防止高电流负载导致开关灾难性故障；欠压锁定（UVLO）功能，确保只有在存在有效输入电压时设备才会开启。低静态电流35uA使该设备非常适合便携式电池供电设备。
商品特性
- 宽电源电压范围：2.9V ~ 5.5V
- 符合USB规范
- 具有电流限制和短路保护功能
- 使能信号低电平/高电平有效
- 典型导通电阻Rds(on)为40mΩ
- 典型欠压锁定电压为2.1V
- 输出在关断状态下可强制高于输入
- 支持热插拔应用（软启动）
- 开关导通状态下电源电流低至35uA
- 开漏故障标志输出
- 反向电流阻断（无体二极管）
- 符合RoHS和无卤素标准
- 通过CB IEC60950 - 1认证
- 通过TUV EN60950 - 1认证
- 通过UL认证 - E353665
应用领域
- USB端口
- 笔记本电脑和台式电脑
- 高端电源保护开关
- 消费电子设备
- 电信系统
- 数字电视
- USB设备电源开关
- 主板USB电源开关
