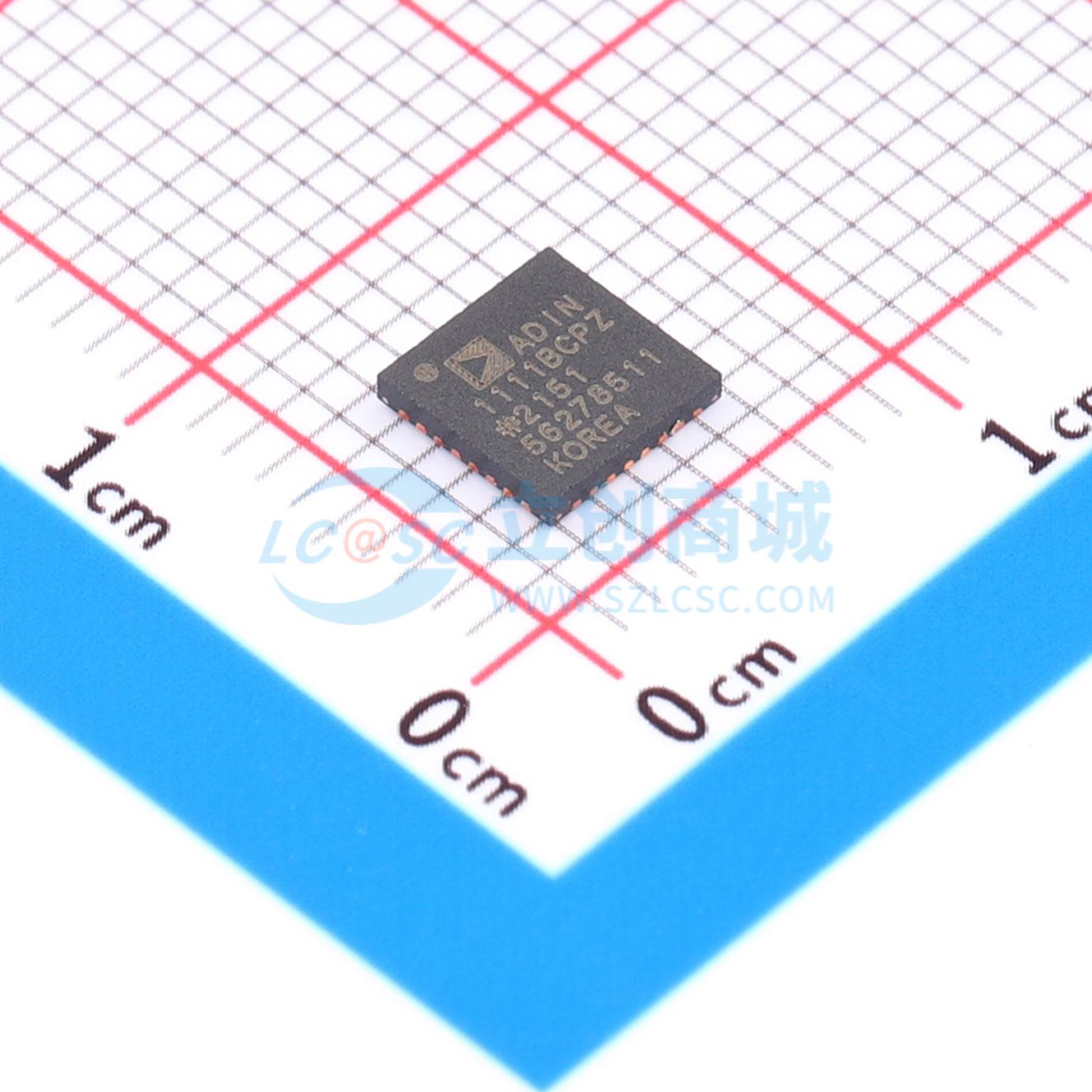

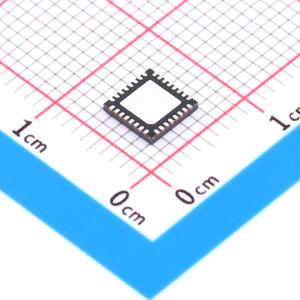

ADIN1111BCPZ

超低功耗单端口10BASE-T1L工业以太网收发器，符合IEEE 802.3cg-2019标准，集成MAC并支持SPI接口

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)
商品型号: ADIN1111BCPZ
商品编号: C46469029
商品封装: LFCSP-32(5x5)
包装方式: 托盘
商品毛重: 7.2克(g)

商品参数

	属性	参数值
	数据速率	10Mbit/s
	工作电压	1.8V；2.5V；3.3V
	功能特性	可编程LED指示；电缆诊断；IEEE1588时间戳；上电复位

商品概述

ADIN1111 是一款专为工业以太网应用设计的超低功耗、单端口 10BASE-T1L 收发器，符合 IEEE 802.3cg-2019 以太网标准，支持长距离、10 Mbps 单对以太网。该器件集成了媒体访问控制接口，可通过串行外设接口与各种主机控制器直接连接。此 SPI 接口使得无需集成 MAC 的低功耗处理器得以应用，从而实现最低的系统级总功耗。该器件设计用于部署在楼宇、工厂和过程自动化中的边缘节点传感器和现场仪表。该器件采用单电源轨供电，支持 1.8V 或 3.3V，兼容 1.0V 和 2.4V 电平。其内部混合电路和终端电阻允许 ADIN1111 直接连接到 MDI 接口。ADIN1111 集成了电压供应监控和上电复位电路，以提高系统级鲁棒性，并采用 4 线 SPI 实现 MAC 接口与主机处理器之间的通信。该器件采用 32 引脚、5 mm × 5 mm 引线框架芯片级封装。

商品特性

符合 10BASE-T1L IEEE 标准 802.3cg-2019
电缆传输距离可达 1700m，支持 1.0V / 2.4V 电平
集成带 SPI 的 MAC
支持 OPEN Alliance 10BASE-T1x MAC-PHY 串行接口
16 个 MAC 地址过滤器
具有 28 kB 缓冲区的高优先级和低优先级队列
直通或存储转发操作
支持 IEEE 1588 时间戳
统计计数器
低功耗：单电源 50 mW
诊断功能
带 TDR 的电缆故障检测
带 MSE 的链路质量指示器
帧生成器和检查器
多种环回模式
支持 IEEE 测试模式
支持 1.0 V p-p 和 2.4 V p-p 发送电平
MDI 极性检测与校正
2 引脚 MDI
内部终端电阻和混合电路
自动协商
25 MHz 晶体或外部时钟输入
EMC 测试标准
IEC 61000-4-4 电快速瞬变脉冲群 (±4kV)
IEC 61000-4-2 ESD (±4 kV 接触放电)
IEC 61000-4-2 ESD (±8 kV 空气放电)
IEC 61000-4-6 传导抗扰度 (10 V/m)
IEC 61000-4-5 浪涌 (±4 kV)
IEC 61000-4-3 辐射抗扰度 (A 类)
EN 55032 辐射发射 (B 类)
小尺寸封装：32 引脚 (5 mm × 5 mm) LFCSP
温度范围
工业级：-40℃ 至 +85℃
扩展级：-40℃ 至 +105℃

应用领域

建筑自动化和消防安全
工厂自动化
状态监测和机器连接

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	类型	以太网收发器
	端口数量	1
	以太网速率标准	10BASE-T1L
