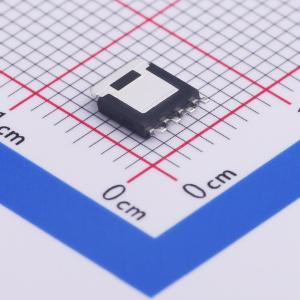

温馨提醒：图片仅供参考，商品以实物为准
PHPT61003NYX
NPN高功率双极晶体管，采用SOT669 (LFPAK56) 表面贴装器件功率塑料封装，具备高散热能力和高能效
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PHPT61003NYX
- 商品编号
- C478235
- 商品封装
- SOT-669
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 10 | |
| 特征频率(fT) | 140MHz | |
| 集电极截止电流(Icbo) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 225mV | |
| 工作温度 | -55℃~+175℃ |
商品概述
采用SOT669（LFPAK56）表面贴装器件（SMD）功率塑料封装的NPN高功率双极晶体管。PNP互补型号为PHPT61003PY。
商品特性
- 高散热功率能力
- 适用于高达175°C的高温应用
- 与DPAK封装的晶体管相比，减少了印刷电路板（PCB）要求
- 由于发热较少，能源效率高
- 通过AEC - Q101认证
应用领域
电源管理、负载开关、线性模式电压调节器、背光应用
