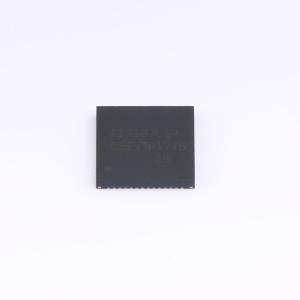

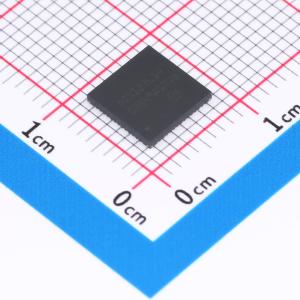

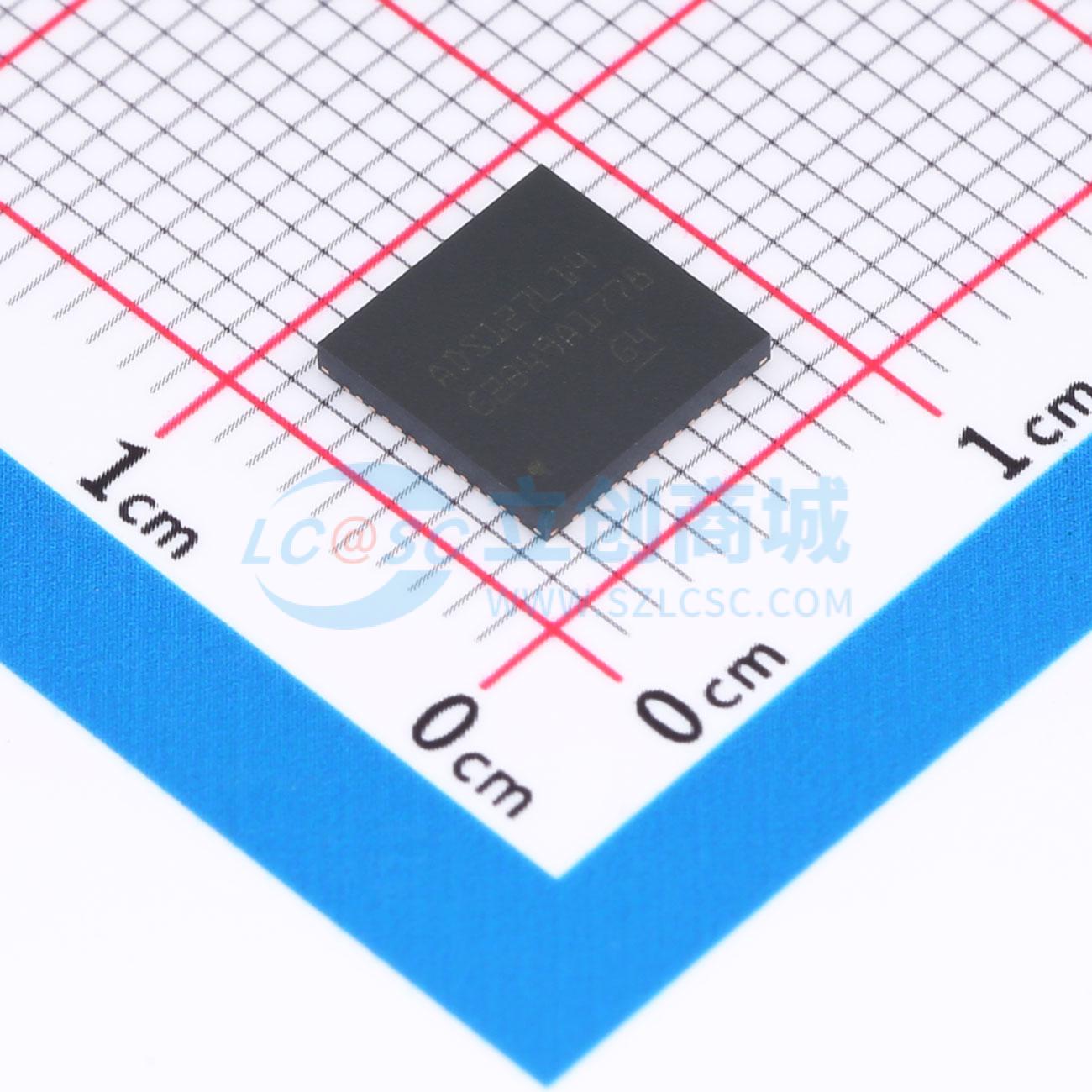

温馨提醒：图片仅供参考，商品以实物为准

ADS127L14IRSHR

四通道和八通道同步采样24位ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是24位 Δ Σ 模数转换器(ADC),能够以高达512kSPS(宽带滤波器模式)和1365kSPS(低延迟滤波器模式)的数据速率同时对四个或八个通道进行采样。具有出色的交流性能、直流精度和低功耗。功率可扩展速度模式允许用户在速度、分辨率和功耗之间进行优化权衡。
品牌名称: TI(德州仪器)
商品型号: ADS127L14IRSHR
商品编号: C46377303
商品封装: VQFN-56-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ADS127L14（四通道）和 ADS127L18（八通道）都是基于单通道 ADS127L11 的 24 位 Δ-Σ 模数转换器(ADC)。这些器件能够以高达 512kSPS（宽带滤波器模式）和 1365kSPS（低延迟滤波器模式）的数据速率同时对四个或八个通道进行采样。这些器件具有出色的交流性能、直流精度和低功耗。功率可扩展速度模式允许用户在速度、分辨率和功耗之间进行优化权衡。宽带和低延迟滤波器可在一个器件中优化交流信号性能或直流信号的数据吞吐量。可编程过采样率 (OSR) 可优化带内噪声与信号带宽的平衡。线性相位宽带滤波器可提供奈奎斯特频率的 80% 作为可用带宽，并且通带纹波为±0.0004dB。低延迟滤波器在 1365kSPS 下可提供 16.9 位有效分辨率，具有 3.9µs 延迟时间。每个输入通道上的预充电缓冲器可降低模拟输入电流和采样噪声，从而提高精度。低漂移调制器可实现出色的直流精度、低带内噪声和高线性度，从而提供出色的交流性能。低串扰误差可减少通道间的信号耦合，从而改善数据隔离。这些器件可通过简单的引脚连接或 SPI 端口进行编程。具有可选数据通路数的帧同步数据端口以并行或时分格式提供转换数据。菊花链运行模式使用相同数量的数据通路来扩展系统通道数。这些器件支持交叉通道平均计算，通过以两个、四个或八个通道的组合对原始数据进行平均计算来创建高分辨率数据。这些器件采用相同的 7mm × 7mm VQFN 封装，允许直接扩展，额定工作温度范围为 –40℃ 至 +125℃。

商品特性

同时测量四个或八个通道
宽带滤波器模式:高达 512kSPS
低延迟滤波器模式:高达 1365kSPS
功率可扩展速度模式
- 最大速度512kSPS:ADS127L14功耗83mW，ADS127L18功耗165mW
- 高速400kSPS:ADS127L14功耗64mW，ADS127L18功耗128mW
- 中速200kSPS:ADS127L14功耗37mW，ADS127L18功耗74mW
- 低速50kSPS:ADS127L14功耗12mW，ADS127L18功耗24mW
交流性能与直流精度（高速模式）
- 200kSPS 时的动态范围典型值:112dB
- THD典型值:-118dB
- INL典型值:FSR 为 1ppm
- 温漂典型值:10nV/℃
- 增益漂移典型值:0.5ppm/℃
预充电缓冲信号输入
可通过引脚设置或 SPI 进行编程
用于输出数据的帧同步端口
支持内部或外部时钟运行
模拟电源电压:2.85V 至 5.5V

应用领域

数据采集 (DAQ)
冲击和振动仪器
声音和动态应变计
工厂自动化和控制状态监控
脑电图 (EEG)
电能质量分析仪

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	512kHz
	通道数	4
	工作电压	2.85V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	112dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	32.768MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	功能特性	输入缓冲器；同步采样
