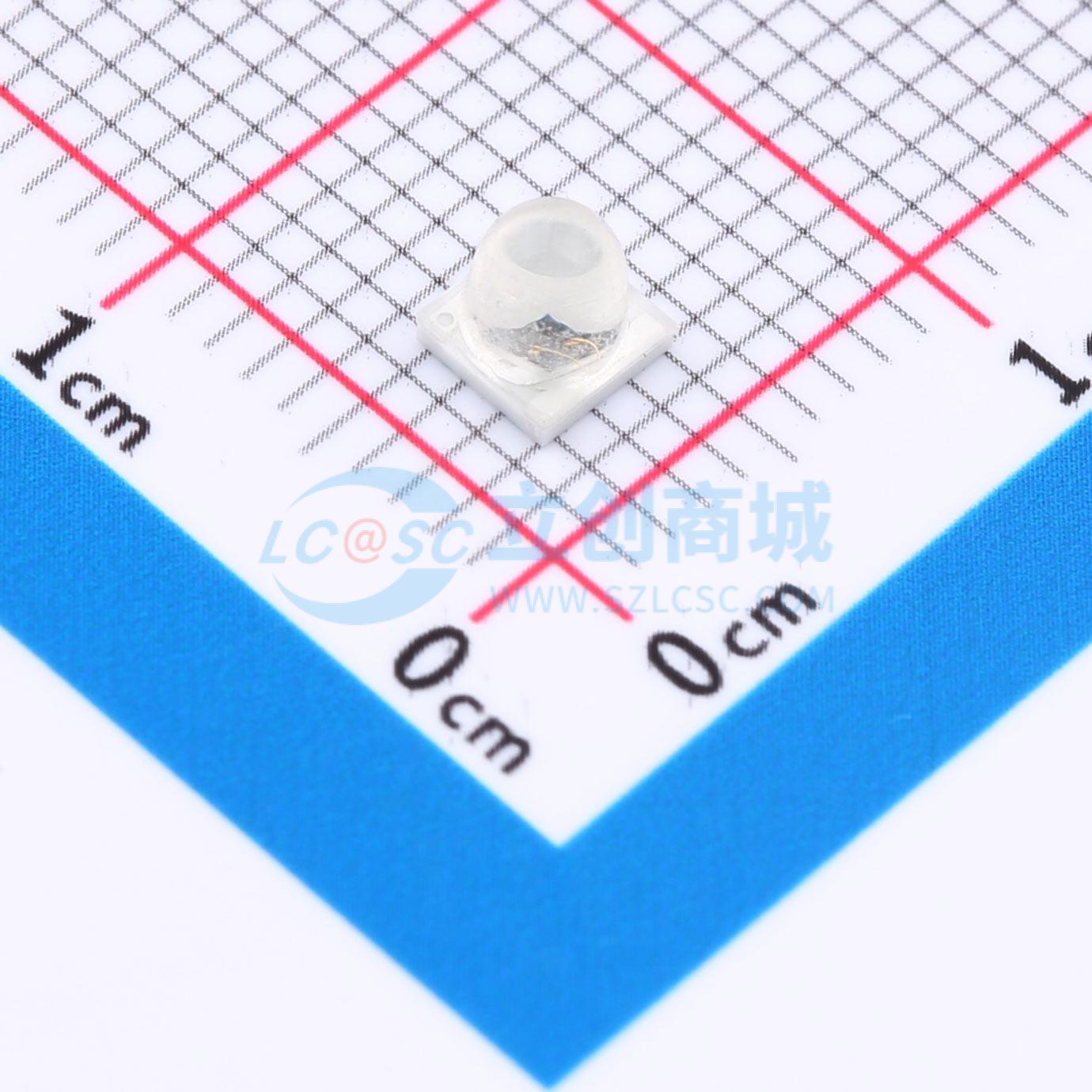

JNJ-L-3535AW30-126042-SL-G1实物图

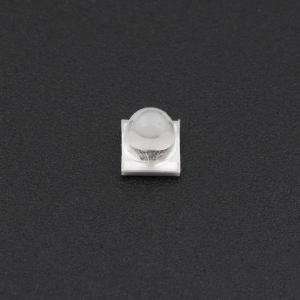

  • JNJ-L-3535AW30-126042-SL-G1商品缩略图

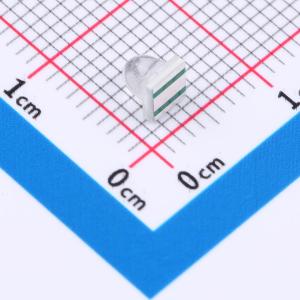

  • JNJ-L-3535AW30-126042-SL-G1商品缩略图
  • JNJ-L-3535AW30-126042-SL-G1商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

JNJ-L-3535AW30-126042-SL-G1

3535陶瓷/30度/1260nm/3W

描述
红外发射，发光角度：30度,功率：3W,正向电流：1000mA,工作温度：-40℃~+100℃，正向电压(VF)：1.1-1.8V,波长：1265nm±50nm，发光强度：300mW/Sr，安装方式：正贴，灯头类型：无色透明硅胶
品牌名称
JNJOPTO(强生光电)
商品型号
JNJ-L-3535AW30-126042-SL-G1
商品编号
C46260785
商品封装
SMD3535-3P​
包装方式
编带
商品毛重
0.2克(g)

商品参数

属性参数值
商品目录红外发射管
正向压降(Vf)1.1V；1V
耗散功率(Pd)-
波长1265nm
辐射强度(Ie)200mW/sr；120mW/sr
属性参数值
正向电流(If)1A
直流反向耐压(Vr)5V
视角30°
工作温度-40℃~+100℃
半波宽50nm

商品特性

  • 辐射通量：典型值100mW，最小值80mW
  • 波长：典型值1260nm，范围1240nm ~ 1280nm
  • 半值角：30度
  • 正向电压：典型值1.8V，最大值2.2V
  • 测试条件：350mA，25°C
  • 辐射通量测试允许公差：±10%
  • 电压测量误差：±0.1V
  • 波长测量误差：±1nm

应用领域

  • 光纤通信
  • 遥控装置
  • 特殊照明
  • 显示器背光
  • 安防监控
