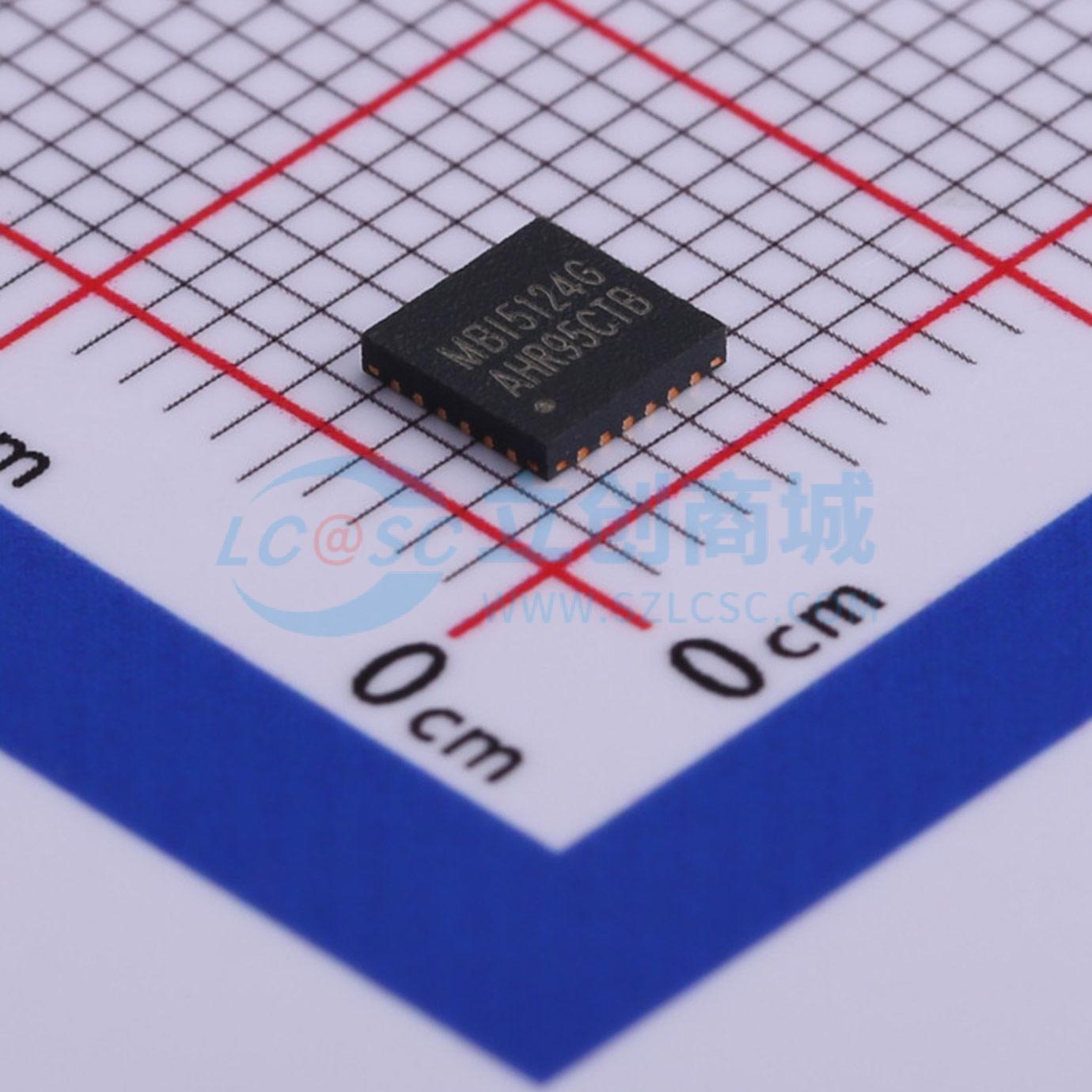

温馨提醒：图片仅供参考，商品以实物为准

MBI5124GFN-B

具备鬼影消除功能的16通道恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用PrecisionDrive™技术，设计用于需要在低电流下运行并匹配每个通道发光强度的LED显示屏。提供电源电压，接受3.3V和5.0V的CMOS逻辑输入，以满足低功耗趋势。包含串行缓冲器和数据锁存器，将串行输入数据转换为并行输出格式。在输出级，有16个调节电流端口，为驱动在大范围VF变化内的LED提供均匀且恒定的电流吸收。此外，集成了预充电电路，可减轻重影。接受3.3V至5V的输入电压范围，并通过外部电阻Rext将恒定电流维持在1mA至25mA，使用户可以灵活控制LED的光强度。保证输出端口能承受最大17V电压。25MHz的高时钟频率，也满足了大量数据传输的系统要求。
品牌名称: MBI(台湾聚积)
商品型号: MBI5124GFN-B
商品编号: C476807
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

采用PrecisionDrive™技术，MBI5124专为需要在低电流下运行并匹配各通道发光强度的LED显示屏而设计。它提供电源电压，并接受3.3V和5.0V的CMOS逻辑输入，以顺应低功耗趋势。MBI5124包含一个串行缓冲器和数据锁存器，可将串行输入数据转换为并行输出格式。在MBI5124输出级，设计了16个调节电流端口，用于在较大的VF变化范围内为驱动LED提供均匀且恒定的电流吸收。此外，MBI5124集成了预充电电路，可减轻鬼影现象。在将MBI5124用于LED显示应用（如LED面板）的系统设计时，它为用户提供了极大的灵活性和器件性能。它接受3.3V至5V的输入电压范围，并通过外部电阻Rext确定维持1mA至25mA的恒定电流，这让用户在控制LED光强度方面具有灵活性。MBI5124保证输出端口能承受最高17V的电压。25MHz的高时钟频率也满足了大量数据传输的系统要求。

商品特性

16个恒流输出通道
输出电流恒定，不受负载电压变化影响：恒定输出电流范围：VDD = 5V时为1 - 25mA；VDD = 3.3V时为1 - 10mA
出色的输出电流精度：通道间：±1.5%（典型值）和±2.5%（最大值）；IC间：±1.5%（典型值）和±3%（最大值）
输出电流可通过外部电阻调节
输出电流响应快速，OE（最小值）：50ns，输出通道间具有良好的一致性
集成鬼影消除功能
输出采用交错延迟
时钟频率为25MHz
施密特触发器输入
电源电压为3.3V/5V
“无铅环保”封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数码管驱动
	接口类型	SPI
	工作电压	3V~3.6V；4.5V~5.5V
	时钟频率(fc)	25MHz

	属性	参数值
	段驱动电流	1mA
	工作温度	-40℃~+85℃
	耗散功率(Pd)	3.12W
