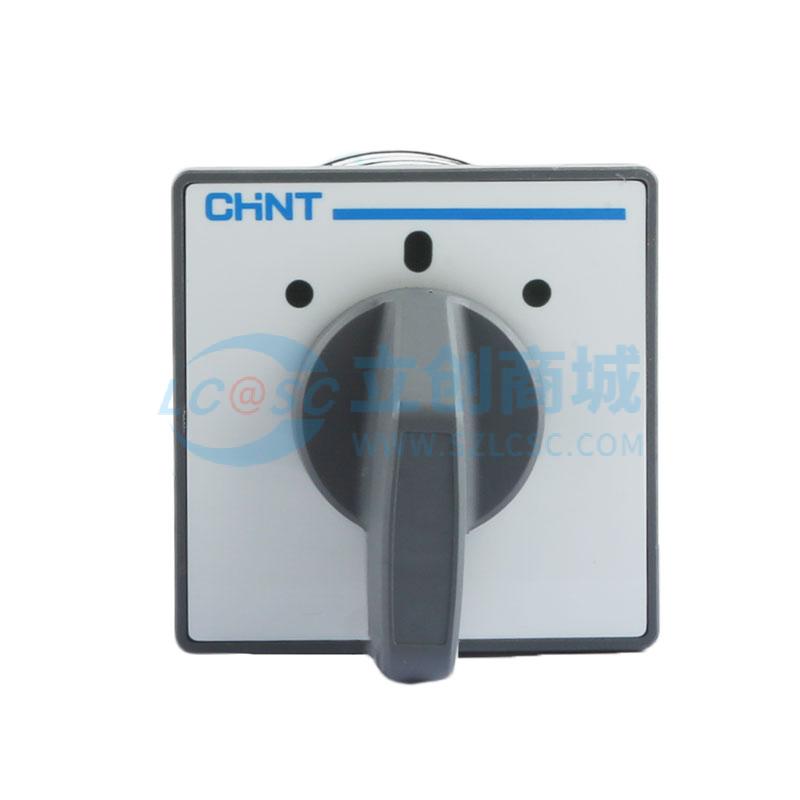

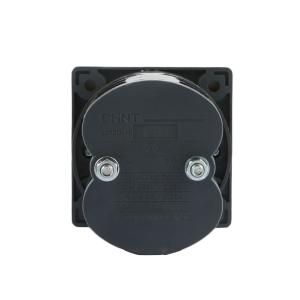

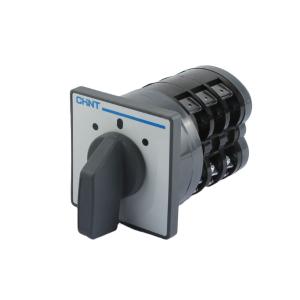

CHNT(正泰)万能转换开关LW5D-16 D0724/3

工业品

价格：￥12.7984

原价：￥ 33.68

品牌名称: CHINT(正泰)
商品型号: LW5D-16 D0724/3
商品编号: C4255365
商品毛重: 429克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为CHINT（正泰）品牌LW5D-16系列万能转换开关，型号LW5D-16 D0724/3，属于主令电器类控制设备，适用于交流50或60Hz、电压至380V，直流电压至220V的电路中。

2 主要用于电气控制线路的转换操作，如电磁线圈、电气测量仪表和伺服电动机等控制回路的切换，也可直接控制5.5kW三相笼型感应电动机的起动、可逆转换及变速运行。

3 符合GB/T 14048.5和IEC 60947-5-1标准，确保产品的安全性和可靠性。

4 型号中的D0724/3表示该开关为定位型，操作图编号为D0724，接触系统节数为3节，具备多档位切换功能，满足复杂控制需求。

5 额定电流为16A，约定发热电流值为16A，适用AC-15和DC-13使用类别，适用于多种工业控制场景。

6 操作方式为定位型，即手柄在每个位置停留时均能稳定保持，适合需要精确控制的场合。

7 支持多角度旋转操作，根据接线图编号D0724，其转换角度为45°，适用于特定接线逻辑的控制电路。

8 接触系统采用高可靠性金属触点设计，支持频繁操作，具备良好的导电性和耐久性。

9 安装尺寸标准化，安装板厚度适配范围为1~4mm，外形尺寸符合行业通用规范，便于集成到配电柜或控制箱中。

使用场景 APPLICATIONS

1 广泛应用于工业自动化控制系统中，作为主令电器实现对电机、仪表、继电器等设备的切换与控制。

2 适用于需要手动切换电源或控制信号的场合，例如电机的正反转控制、双速电机变速控制、可逆运行控制等。

3 可用于电容器投切柜中，实现自动/手动/停止三种模式切换，适用于电力补偿系统。

4 在变频器、软启动器、PLC控制系统中，作为外部控制输入的手动切换装置。

5 适用于配电柜、控制柜、自动化生产线控制面板等固定安装环境。

6 适合用于测量系统中，如电压、电流表的切换选择，实现不同测量回路之间的切换。

7 可用于照明系统、风机系统、泵站系统的启停控制，尤其适合需要人工干预的操作场景。

注意事项 PRECAUTIONS

1 请确保安装环境符合正常工作条件：周围空气温度不超过+40℃，不低于-5℃，且24小时平均温度不超过+35℃。

2 安装地点海拔不得超过2000米，避免高海拔地区使用导致性能下降。

3 环境相对湿度在+40℃时不应超过50%，在较低温度下允许较高湿度，但需注意防止凝露，必要时应采取防潮措施。

4 应安装在无显著振动、冲击、雨雪侵袭的地方，且无爆炸危险介质和腐蚀性气体环境中。

5 该产品防护等级为IP00，不具备防尘防水能力，安装和使用过程中应尽量保持清洁，避免灰尘或异物进入内部影响触点接触。

6 操作前请确认电源已断开，避免带电操作造成人身伤害或设备损坏。

7 若为特殊定制型号（含‘特’字），下单时必须备注‘按样本接点图’，以确保接线方式准确匹配。

8 接触系统节数为8节及以上时，实际转换角度可能调整为90°，具体以产品说明书为准。

9 使用过程中若发现异常发热、打火或接触不良现象，应立即停用并检查接线是否正确，触点是否氧化或烧蚀。
