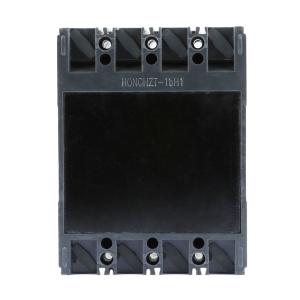

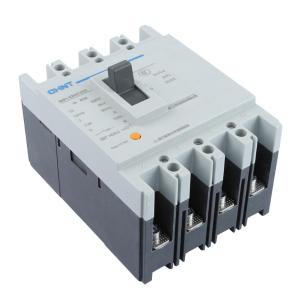

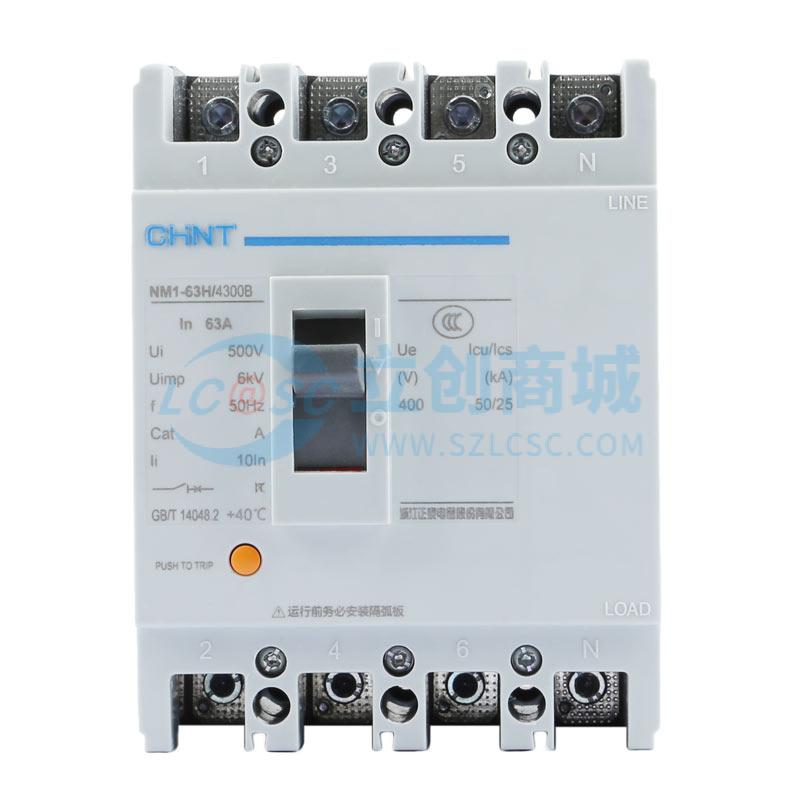

CHNT(正泰) 塑料外壳式断路器NM1-63H/4300B 63A

工业品

价格：￥49.8256

原价：￥ 131.12

品牌名称: CHINT(正泰)
商品型号: NM1-63H/4300B 63A
商品编号: C4255263
商品毛重: 1205克(g)

广东仓3

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-63H/4300B 63A塑料外壳式断路器，属于较高分断能力型（H型），适用于交流50Hz、额定工作电压至400V的配电网络。

2 壳架等级额定电流为63A，额定极限短路分断能力达到20kA（400V），具备较高的安全性和稳定性，适合在工业和民用建筑中使用。

3 采用热动+电磁脱扣器（300代号），具备过载和短路双重保护功能，响应灵敏，能有效防止线路及设备因故障受损。

4 支持四极结构（4P），N极采用B型设计，即N极与三相同时合分，且具备过电流脱扣功能，提升系统安全性。

5 具备板前接线方式，安装便捷，适用于标准配电箱或控制柜。

6 配备辅助触头（20）、分励脱扣器（10）、报警触头（08）等可选附件，支持远程控制、状态监测和故障报警功能。

7 本体自带隔弧板，有效抑制电弧扩散，提高运行安全性。

8 可选配电动操作机构（P代号），实现远程自动分合闸，适用于自动化控制系统。

9 符合GB/T 14048.2、IEC 60947-2标准，通过CCC、KEMA、CB、NOM认证，质量可靠。

10 具有隔离功能，满足电气隔离需求。

11 飞弧距离≤50mm，体积小，适合空间受限的配电环境。

12 正常工作温度范围为-5℃~+40℃，海拔不超过2000m，适应多数工业现场环境。

使用场景 APPLICATIONS

1 广泛应用于工矿企业、商业楼宇、住宅小区等低压配电系统中，用于分配电能并提供过载、短路、欠电压等多重保护。

2 适用于照明、动力、空调、电梯等负荷的配电回路。

3 可作为电动机不频繁启动的保护装置，适用于小型电机控制回路。

4 在需要远程控制或自动化的场合，可配合电动操作机构和分励脱扣器使用，实现远程分合闸和故障跳闸联动。

5 适用于预付费电表系统，配合专用脱扣器实现用电量监控与自动断电功能。

6 适用于需要状态反馈的系统，如PLC控制系统中，通过辅助触头实现断路器状态信号采集。

7 适用于对安全要求较高的场所，如消防配电、应急电源、重要设备供电等，确保故障时快速切断电源。

注意事项 PRECAUTIONS

1 安装前请确认供电系统电压、频率、负载类型与断路器参数匹配，避免误用。

2 断路器应垂直安装（竖装），也可水平安装（横装），但需保证通风散热良好。

3 若配备欠电压脱扣器，必须确保其控制电源电压稳定，否则可能影响正常合闸。

4 分励脱扣器应在70%~110%额定电压范围内可靠动作，若电压过低可能导致无法分闸。

5 辅助触头和报警触头为状态反馈元件，接线时需注意极性，避免误动作。

6 电动操作机构需接入符合规格的控制电源（AC230V/DC220V等），并确保接地良好。

7 安装时注意预留足够的维护空间，便于日常检查和更换。

8 禁止在带电情况下拆卸或调整断路器内部部件，以免发生触电或短路事故。

9 使用过程中应定期检查触头磨损情况，发现异常应及时停用检修。

10 若用于电动机保护，需根据电机额定电流合理整定脱扣器参数，避免误跳或拒动。

11 严禁私自改装或拆解断路器，以免影响安全性能和认证有效性。

12 安装后应进行通电测试，确认分合闸动作正常、无卡滞现象。
