3.8折

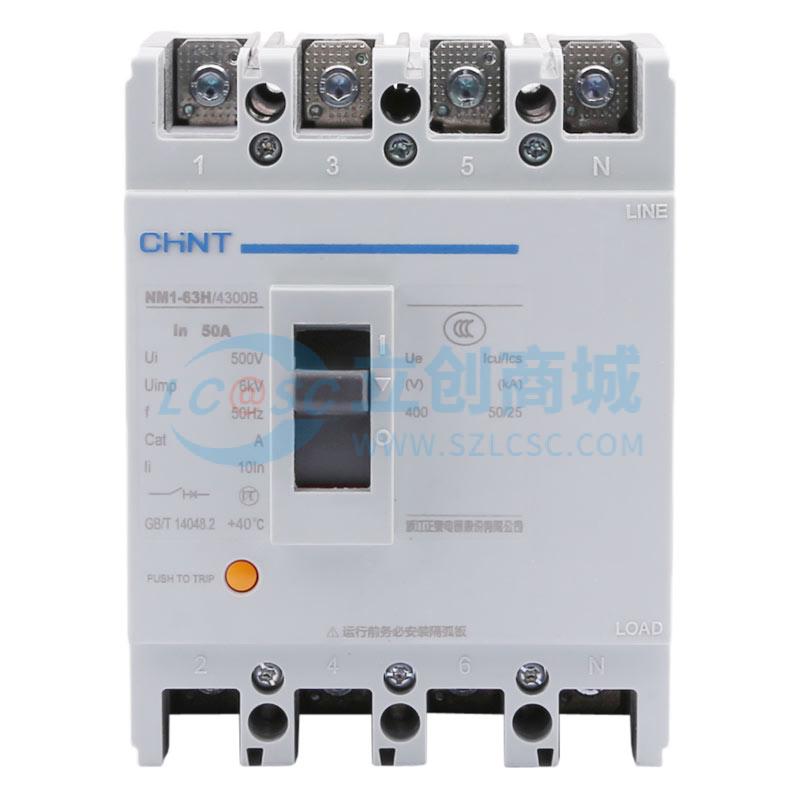

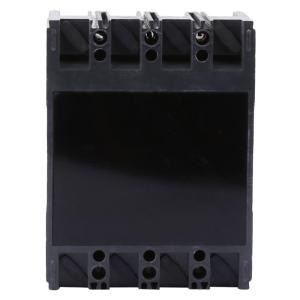

CHNT(正泰) 塑料外壳式断路器NM1-63H/4300B 50A

工业品

价格：￥49.8256

原价：￥ 131.12

品牌名称: CHINT(正泰)
商品型号: NM1-63H/4300B 50A
商品编号: C4255262
商品毛重: 1184克(g)

广东仓3

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-63H/4300B 50A塑料外壳式断路器，属于较高分断能力型（H型），适用于交流50Hz、额定工作电压至400V的配电网络。

2 壳架等级额定电流为63A，额定电流为50A，具备较高的短路分断能力（400V时达20kA），可有效保护线路及设备免受过载、短路和欠电压等故障影响。

3 采用热动+电磁脱扣器（300代号），具备反时限过载保护与瞬时短路保护功能，动作特性符合GB/T 14048.2和IEC 60947-2标准。

4 支持三极结构，N极类型为B型，即N极与其它三极一起合分，且具备先合后分特性，增强系统安全性。

5 飞弧距离≤50mm，体积紧凑，安装空间占用小，适合在配电箱内密集安装。

6 具备隔离功能，可在维修或检修时实现电气隔离，提升操作安全性。

7 可选配多种附件，如辅助触头、报警触头、分励脱扣器、欠电压脱扣器、电动操作机构等，满足不同应用场景需求。

8 产品通过CCC、KEMA、CB、NOM等多项认证，质量可靠，性能稳定。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业楼宇、住宅配电系统中的低压配电回路保护。

2 适用于需要较高短路分断能力的配电网络，尤其适合中等负荷、频繁操作的场合。

3 可作为电动机控制回路的不频繁起动保护装置，提供过载、短路、欠电压综合保护。

4 适用于需要远程控制或自动化系统的场所，可通过电动操作机构实现远程分合闸。

5 配合预付费电表专用脱扣器使用，可用于智能用电管理、IC卡预付费系统中，实现用电控制与断电联动。

6 在消防、照明、空调等重要负荷回路中作为主开关或支路保护设备使用。

注意事项 PRECAUTIONS

1 安装前请确认电源电压、频率、负载电流与断路器参数匹配，避免误用导致设备损坏或安全事故。

2 断路器应垂直安装，也可水平安装，但需确保通风良好，防止过热。

3 工作环境温度应在-5℃至+40℃之间，24小时内平均温度不超过+35℃，海拔不超过2000m。

4 大气相对湿度在+40℃时不超过50%，在较低温度下可允许更高湿度，但需注意凝露问题。

5 污染等级为3级，适用于有轻微尘埃、盐雾或化学气体的环境，避免在高污染或腐蚀性环境中长期使用。

6 若加装欠电压脱扣器，必须保证其供电电压在额定范围内（AC230V或AC400V），否则无法正常合闸。

7 分励脱扣器应在70%~110%额定电压下可靠动作，建议选用合适电压规格的控制电源。

8 电动操作机构需接通AC/DC电源，并确保接线正确，避免反接或短路。

9 安装时请按照说明书提供的安装尺寸进行开孔和固定，确保连接牢固。

10 使用过程中定期检查触头状态、机械传动部件是否灵活，发现异常及时维护或更换。

11 不得擅自拆解或改装内部结构，以免影响安全性能。
