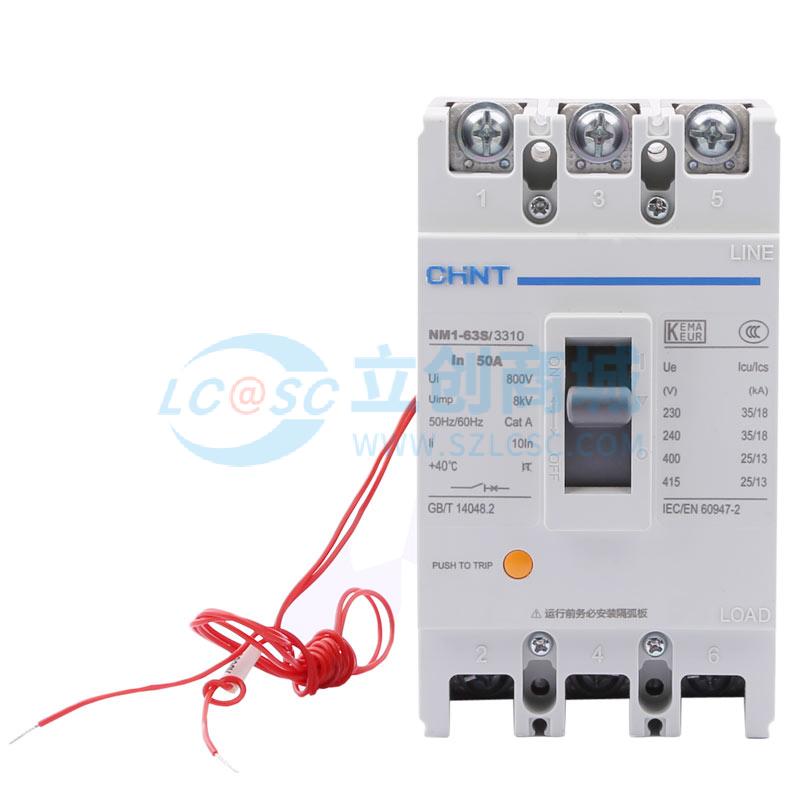

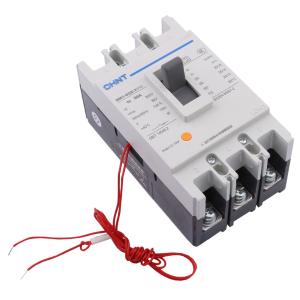

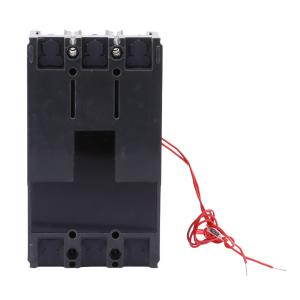

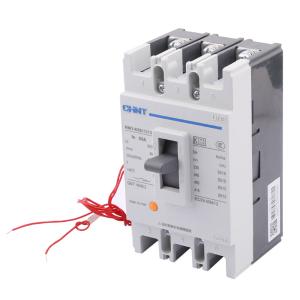

CHNT(正泰) 塑料外壳式断路器NM1-63S/3310 50A AC230V

工业品

价格：￥41.0514

原价：￥ 108.03

品牌名称: CHINT(正泰)
商品型号: NM1-63S/3310 50A AC230V G
商品编号: C4255252
商品毛重: 872克(g)

广东仓3

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-63S/3310型号塑料外壳式断路器，额定电流50A，适用于交流50Hz、额定工作电压至400V的配电网络。

2 具备标准型分断能力（S型），额定极限短路分断能力达20kA（400V），可有效应对线路中的过载、短路及欠电压等故障。

3 配置AC230V欠电压脱扣器（代号3310），当系统电压下降至额定值的70%~35%时自动脱扣，保障用电安全；在电压恢复至85%以上时可正常合闸。

4 采用三极结构设计，适合三相电路保护，具有良好的飞弧抑制性能，飞弧距离≤50mm，提升安装安全性。

5 支持板前接线方式，便于现场安装与维护，具备透明盖设计（部分型号），方便观察内部运行状态。

6 内部集成辅助触头和报警触头，可用于远程监控与故障报警，提高系统的自动化水平。

7 符合GB/T 14048.2、IEC 60947-2标准，通过CCC、KEMA、CB、NOM认证，质量可靠，适用于工业、商业及民用建筑配电系统。

8 机械寿命可达3000次，电气寿命达2000次（AC400V），满足长期稳定运行需求。

9 可选配电动操作机构（AC230V）、手动操作机构或机械联锁装置，适应不同应用场景的控制需求。

使用场景 APPLICATIONS

1 广泛应用于低压配电系统中，作为主开关或分支回路保护设备，用于分配电能并保护线路及电源设备。

2 适用于工厂、楼宇、商场、医院、学校等场所的照明、动力、空调等负载回路的过载和短路保护。

3 可用于电动机的不频繁起动及过载、短路、欠电压保护，尤其适合对供电连续性要求较高的场合。

4 配合预付费电表专用脱扣器使用时，可用于智能电表管理系统，实现用电量控制与自动断电功能。

5 在需要远程监控或自动化控制的系统中，可通过辅助触头接入PLC、DCS或监控系统，实现状态反馈与远程操作。

6 适用于需设置欠电压保护的场合，如电梯、消防设备、应急照明等重要负荷回路。

注意事项 PRECAUTIONS

1 安装前请确认断路器的额定电压、电流、极数及附件配置是否符合实际使用需求。

2 断路器应垂直安装（竖装），也可水平安装（横装），但必须确保通风良好，避免积尘和潮湿环境。

3 欠电压脱扣器必须接入AC230V电源，且电压应在70%~110%范围内才能保证正常动作；若电压低于35%，将无法闭合。

4 接线时注意区分进线端与出线端，避免反接造成误动作或损坏设备。

5 安装后需进行通电测试，验证分合闸功能、脱扣特性及信号反馈是否正常。

6 不得随意拆卸或改装内部部件，以免影响安全性能。

7 建议定期检查触头接触情况、螺栓紧固程度及绝缘状态，确保长期稳定运行。

8 使用电动操作机构时，应确保控制电源电压稳定，并正确连接合闸与分闸回路。

9 若与其他断路器联动使用，需根据实际需求选择合适的机械联锁装置，防止误操作。

10 存放于干燥、通风、无腐蚀性气体的环境中，避免高温、高湿及强电磁干扰。
