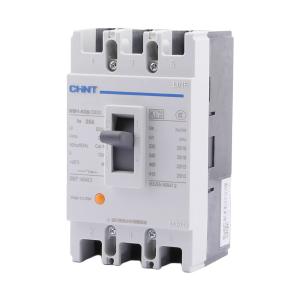

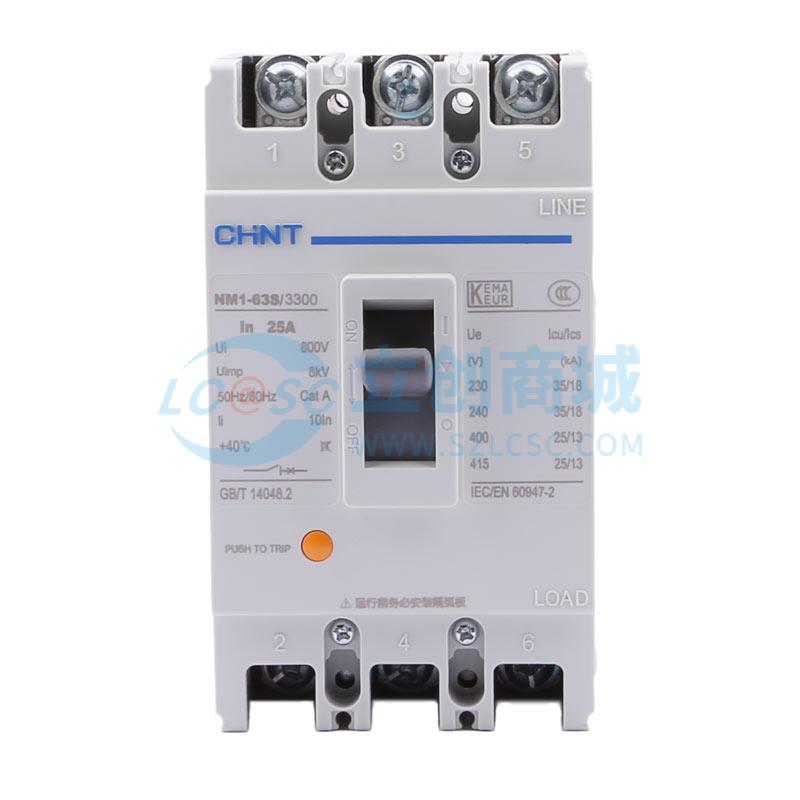

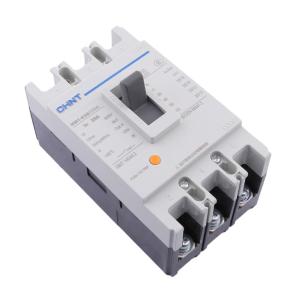

CHNT(正泰) 塑料外壳式断路器NM1-63S/3300 25A

工业品

价格：￥32.775

原价：￥ 86.25

品牌名称: CHINT(正泰)
商品型号: NM1-63S/3300 25A G
商品编号: C4255246
商品毛重: 835克(g)

广东仓3

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-63S/3300 25A型号的塑料外壳式断路器，适用于交流50Hz、额定工作电压至400V（NM1-63型）的配电网络。

2 壳架等级额定电流为63A，额定电流为25A，具备标准型分断能力（S型），适合在一般工业和民用配电系统中使用。

3 采用热动+电磁脱扣器（300代号），实现过载和短路双重保护，具备良好的反时限动作特性，可有效防止线路过载和短路故障。

4 具备三极结构（3P），符合IEC 60947-2和GB/T 14048.2标准，通过CCC、KEMA、CB、NOM认证，确保电气安全与可靠性。

5 飞弧距离≤50mm，具有体积小、分断高、飞弧短等优点，适合空间受限的配电箱安装。

6 支持板前接线方式，安装便捷，适配多种配电柜布局。

7 可选附件丰富，如分励脱扣器、辅助触头、报警触头、欠压脱扣器等，满足不同控制需求。

8 断路器具有隔离功能，可用于线路隔离操作，提升维护安全性。

9 工作温度范围宽：-5℃～+40℃，平均温度不超过+35℃，适应大多数工业环境。

10 机械寿命可达2000次，电气寿命达3000次（AC400V），具备良好的耐久性。

11 内部结构设计合理，支持透明盖观察内部运行状态（适用于部分型号），便于现场监控。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业建筑、住宅配电系统中的低压配电回路保护。

2 适用于照明、插座、动力设备等配电线路的过载和短路保护。

3 可用于电动机不频繁启动场合的保护，具备一定的电机保护功能。

4 配合预付费电表专用脱扣器使用时，可用于智能用电管理系统的电能控制。

5 适用于需要远程分合闸控制的场景，如配合电动操作机构实现自动化控制。

6 在需要电气隔离的场合，可用作隔离开关使用。

7 适用于海拔不超过2000m、污染等级为3级的室内环境。

8 可用于工厂、商场、学校、医院等公共设施的配电系统中。

注意事项 PRECAUTIONS

1 安装前请确认电源电压、频率与断路器额定参数一致，避免误用导致损坏或安全隐患。

2 必须垂直安装（竖装），也可水平安装（横装），但需确保通风散热良好。

3 接线时应严格按照说明书进行，确保相序正确，避免接反造成设备故障。

4 若加装附件（如分励脱扣器、欠压脱扣器），需确保其供电电压与规格匹配，如AC230V或DC24V。

5 欠压脱扣器在电压低于额定值35%时会自动断开，且不能闭合，需注意电源稳定性。

6 分励脱扣器应在70%~110%额定电压下可靠动作，建议选用合适控制电源。

7 使用电动操作机构时，需确保控制回路电压与断路器兼容，如AC230V或DC220V。

8 不得在断路器带负荷情况下强行手动合闸，以免引发电弧或设备损坏。

9 定期检查触头磨损情况及接线端子紧固程度，防止接触不良。

10 严禁在未断电情况下拆卸或维修，必须先切断电源并确认无电后操作。

11 本产品不可用于直流电路或特殊环境（如爆炸性气体场所），需根据实际工况选择适用型号。

12 安装时应留出足够的散热空间，避免长时间高温运行影响寿命。

13 若需与其他断路器联锁，应选用配套的机械联锁装置，并按说明书安装。
