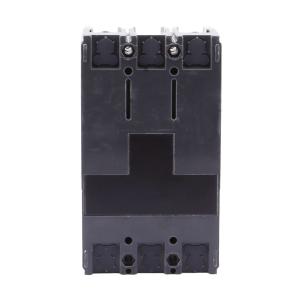

CHNT(正泰) 塑料外壳式断路器NM1-63S/3300 20A

工业品

价格：￥32.775

原价：￥ 86.25

品牌名称: CHINT(正泰)
商品型号: NM1-63S/3300 20A G
商品编号: C4255245
商品毛重: 851克(g)

广东仓3

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-63S/3300 20A型号的塑料外壳式断路器，适用于交流50Hz、额定工作电压至400V的配电网络。

2 壳架等级额定电流为63A，额定电流为20A，具备标准型分断能力（S型），适合一般配电系统使用。

3 具有热动+电磁脱扣器（代号300），可实现过载和短路保护功能，动作特性符合GB/T 14048.2及IEC 60947-2标准。

4 支持三极结构（3P），采用板前接线方式，安装便捷，飞弧距离≤50mm，确保电气安全。

5 额定极限短路分断能力达10kA（400V），运行短路分断能力也为10kA，满足多数工业与民用配电需求。

6 具备良好的温度补偿性能，可在-5℃至+40℃环境下稳定运行，适应多种工况环境。

7 产品通过CCC、KEMA、CB、NOM等认证，符合和国际安全标准，可靠性高。

8 可选配附件包括辅助触头、报警触头、欠压脱扣器、分励脱扣器等，扩展性强，支持远程控制与监控。

9 外形紧凑，尺寸适中，安装空间占用小，适合嵌入式配电箱或控制柜使用。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业楼宇、住宅小区等低压配电系统中，作为主开关或分支回路保护装置。

2 适用于照明、插座、空调、电梯、水泵等设备的电源保护，防止线路因过载或短路造成损坏。

3 可用于电动机不频繁起动场合，提供过载、短路、欠电压综合保护。

4 在需要远程控制或自动化管理的场景中，可配合分励脱扣器、电动操作机构实现远程分合闸操作。

5 配合预付费电表专用脱扣器使用时，可用于智能用电管理，实现用电计量与自动断电控制。

6 适用于对电气安全要求较高的场所，如数据中心、医院、学校等关键设施的配电保护。

注意事项 PRECAUTIONS

1 安装前请确认供电系统电压、频率、负载类型是否与本产品参数匹配，避免误用导致设备损坏或安全事故。

2 断路器应垂直安装，亦可水平安装，但需保证通风散热良好，避免高温环境影响寿命。

3 接线时务必按照说明书规范操作，确保相序正确，紧固螺栓扭矩符合要求，防止松动引发接触不良或打火。

4 若配置了欠电压脱扣器，必须确保其电源正常接入，否则无法实现正常分合闸功能。

5 分励脱扣器应在70%~110%额定电压范围内可靠动作，建议定期测试其功能状态。

6 电动操作机构需匹配相应电压等级（AC230V/DC220V等），并注意电源极性，防止反接烧毁。

7 使用报警触头时，需注意其仅在自由脱扣或故障跳闸后动作，复位需手动再扣。

8 环境湿度不应超过90%RH（月平均值），且应避免凝露环境，防止绝缘下降。

9 不得擅自拆卸或改装内部结构，以免影响保护性能和安全认证有效性。

10 维护检查时应切断电源，并做好验电接地措施，确保人身安全。
