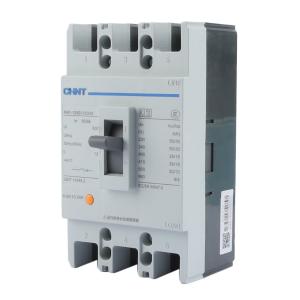

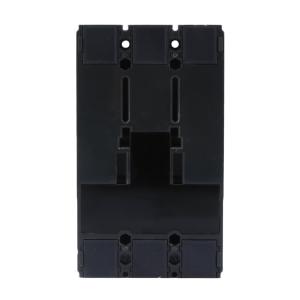

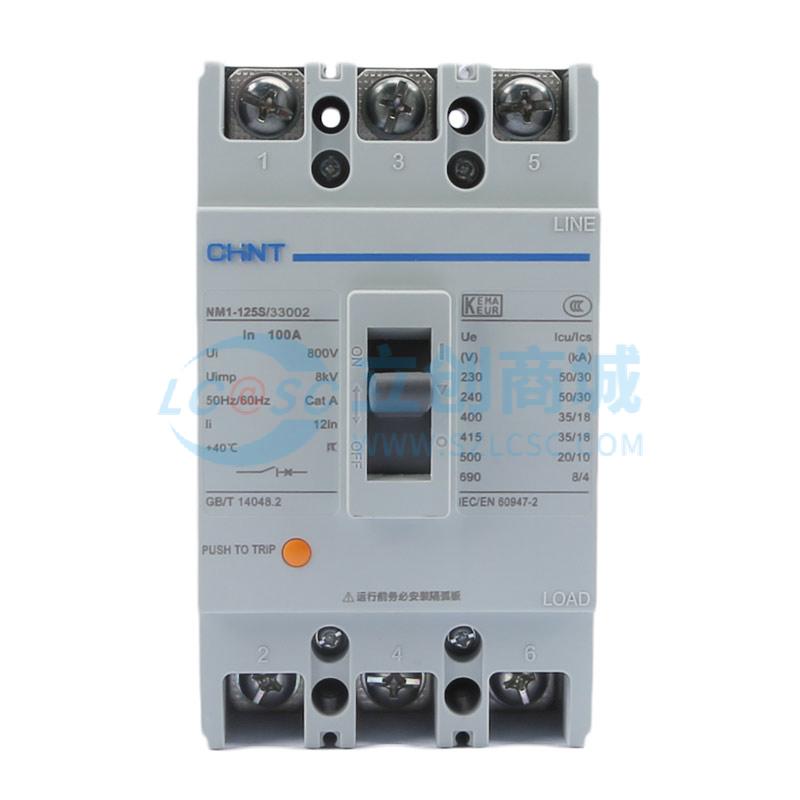

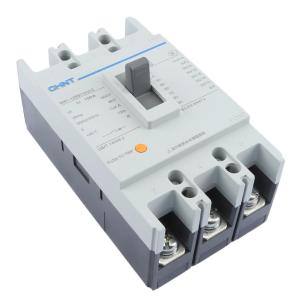

CHNT(正泰) 塑料外壳式断路器NM1-125S/33002 100A

  • 工业品

价格：￥98.76价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-125S/33002 100A G
商品编号
C4255220
商品毛重

1088克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 本产品为CHINT（正泰）NM1-125S/33002 100A G型号塑料外壳式断路器，属于NM1系列配电用断路器，适用于交流50Hz、额定工作电压至690V的配电网络。
2 壳架等级额定电流为125A，额定电流为100A，分断能力为标准型（S型），具备较高的短路分断能力，额定极限短路分断能力达25kA（400V时）。
3 采用复式脱扣器（热动+电磁脱扣器），可实现过载和短路双重保护，确保电路安全。
4 三极结构设计，适合三相供电系统使用，具备良好的电气隔离性能。
5 支持板前接线方式，安装便捷，适用于配电柜内部安装。
6 具备机械联锁功能（客户选购），可用于多台断路器之间的互锁控制，防止误操作。
7 可选配多种附件，如欠压脱扣器、分励脱扣器、辅助触头、报警触头等，满足不同应用场景需求。
8 断路器具有飞弧距离短、体积小、分断高、寿命长等特点，符合GB/T 14048.2、IEC 60947-2标准，通过CCC、KEMA、CB、NOM认证。
9 正常工作温度范围为-5℃至+40℃，海拔不超过2000m，污染等级为3级，适应工业环境使用。
10 配备透明盖（部分型号），便于观察内部运行状态，提升维护便利性。

使用场景 APPLICATIONS

1 适用于工矿企业、商业建筑、住宅小区等低压配电系统中的电能分配与线路保护。
2 可用于照明、动力设备、空调系统、水泵电机等负载的配电回路中，提供过载、短路、欠电压等综合保护。
3 适用于需要频繁启停的电动机控制回路，作为不频繁启动及过载、短路、欠电压保护装置。
4 可配合预付费电表专用脱扣器使用，实现智能用电管理，适用于公共用电区域或租赁场所。
5 可用于需要远程控制或自动化的配电系统，通过电动操作机构实现远程合分闸。
6 适用于对电气安全要求较高的场所，如化工厂、冶金车间、数据中心等，确保电力系统的稳定运行。

注意事项 PRECAUTIONS

1 安装前请确认断路器的额定电压、电流、极数与实际电路参数匹配，避免误用导致设备损坏或安全事故。
2 断路器应垂直安装，也可水平安装，但需确保通风良好，避免积尘或潮湿环境影响散热。
3 接线时注意区分进线端和出线端，确保正确连接，避免反接造成故障。
4 若选用欠电压脱扣器，必须保证其电源电压在70%~110%范围内才能正常工作；低于35%时将阻止合闸。
5 分励脱扣器应在70%~110%额定电压下可靠动作，用于远程分闸控制。
6 辅助触头和报警触头可用于信号反馈，其中报警触头仅在自由脱扣或故障跳闸后动作，复位需手动再扣。
7 电动操作机构需接入相应电压等级的控制电源（AC230V/DC220V等），并确保接地良好。
8 不得擅自拆卸或改装断路器内部结构，以免影响安全性能。
9 使用过程中应定期检查接线端子是否松动、接触是否良好，防止发热或打火。
10 在断电检修前，请务必切断上游电源，并挂警示牌，确保人身安全。
11 严禁在带电情况下更换或调整断路器部件。

规格书
