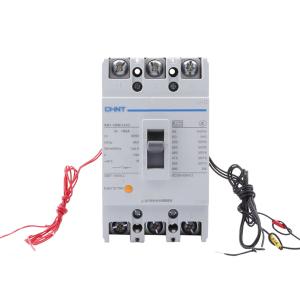

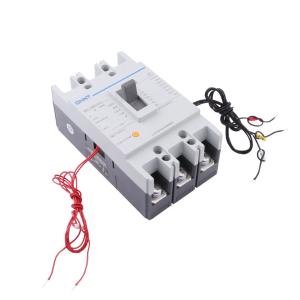

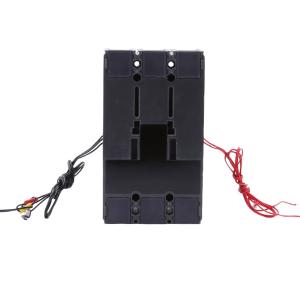

CHNT(正泰) 塑料外壳式断路器NM1-125S/3340 100A AC230V

  • 工业品

价格：￥121.24价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-125S/3340 100A AC230V G
商品编号
C4255218
商品毛重

1147克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）NM1-125S/3340型号塑料外壳式断路器，额定电流100A，适用于交流50Hz、额定工作电压至690V的配电网络。
2 型号中‘S’表示标准型分断能力，适合一般配电场景使用；‘3340’代表三极结构、复式脱扣器（热磁式）、带辅助触头和欠压脱扣器，具备完善的保护功能。
3 额定绝缘电压Ui为800V，额定极限短路分断能力达35kA（400V），运行短路分断能力为35kA，具有高分断性能。
4 具备过载、短路、欠电压等多重保护功能，可有效防止线路及电源设备损坏。
5 支持电动操作机构（AC230V）与手动操作，满足自动化控制需求。
6 可选配多种附件，如分励脱扣器、报警触头、预付费电表专用脱扣器等，扩展性强。
7 采用透明盖设计（部分型号），便于观察内部运行状态。
8 符合GB/T 14048.2、IEC 60947-2标准，通过CCC、KEMA、CB、NOM认证，质量可靠。
9 具有隔离功能，支持垂直或水平安装，适应不同电气柜布局。
10 飞弧距离≤50mm，体积小、散热好，适用于空间受限环境。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业建筑、住宅小区等低压配电系统中，作为主开关或分支回路保护装置。
2 适用于配电网络中的电能分配，保护线路免受过载、短路、欠电压等故障影响。
3 可用于电动机不频繁起动场合，提供过载和短路保护。
4 配合电动操作机构使用，适用于需要远程控制或自动化系统的配电柜。
5 在需要欠压保护的场所（如电梯、照明系统）可选装欠压脱扣器，实现电压异常自动断开。
6 搭配预付费电表专用脱扣器，可用于智能计量与用电管理场景。
7 适用于海拔不超过2000m、周围空气温度在-5℃~+40℃范围内，相对湿度不超过90%的环境。

注意事项 PRECAUTIONS

1 安装前请确认断路器额定参数与实际电路匹配，避免因电流或电压不匹配造成损坏或安全隐患。
2 断路器必须由专业电工进行安装，确保接线牢固、接地可靠，防止误操作。
3 若配备欠压脱扣器，需保证其供电电压稳定在70%~110%额定值之间，否则可能无法正常闭合或脱扣。
4 分励脱扣器应在70%~110%额定电压下可靠动作，建议独立供电以提高可靠性。
5 电动操作机构需接入符合规格的电源（AC230V/50Hz），并注意极性连接正确。
6 安装时注意通风散热，避免长期高温运行导致性能下降。
7 不得擅自拆卸或改装内部结构，以免影响安全性能。
8 使用过程中应定期检查触头状态、接线端子松紧度及附件功能是否正常。
9 禁止在带电情况下进行维护操作，必须先切断电源并验电后方可作业。
10 若用于户外或潮湿环境，应加装防护罩，防止进水受潮。
