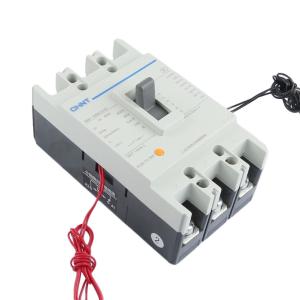

NM1-125S/3340 80A AC230V G商品缩略图

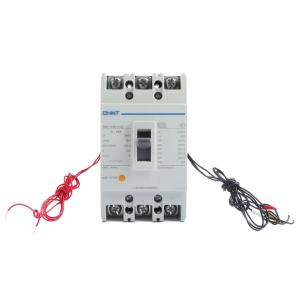

NM1-125S/3340 80A AC230V G商品缩略图

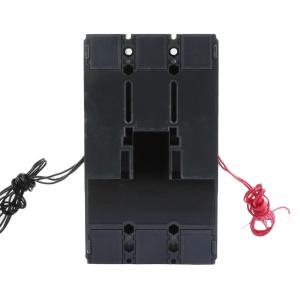

NM1-125S/3340 80A AC230V G商品缩略图

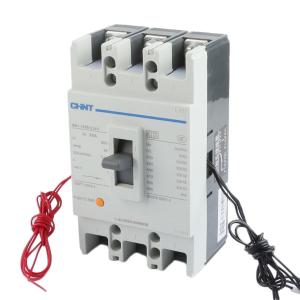

NM1-125S/3340 80A AC230V G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-125S/3340 80A AC230V

  • 工业品

价格：￥125.98价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-125S/3340 80A AC230V G
商品编号
C4255217
商品毛重

1132克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-125S/3340型号塑料外壳式断路器，额定电流80A，适用于交流50Hz、额定工作电压至690V的配电系统。
2 具备标准型分断能力（S型），额定极限短路分断能力为20kA（400V时），可有效应对短路故障。
3 配置AC230V欠电压脱扣器（代号3340中的‘3’表示欠压脱扣器，‘4’表示辅助触头），当电压降至额定值的70%~35%范围时自动脱扣，保障用电安全。
4 采用复式脱扣器（热动+电磁脱扣），具备过载和短路双重保护功能，动作特性符合GB/T 14048.2及IEC 60947-2标准。
5 支持三极结构（3P），适用于三相电路保护，N极未单独标注，默认为B型（与主极同时合分）。
6 可选配多种附件，如分励脱扣器、报警触头、电动操作机构等，满足自动化控制需求。
7 具备隔离功能，可用于线路隔离和维护操作。
8 壳架等级125A，额定电流范围覆盖10A至125A，适应不同负载需求。
9 飞弧距离≤50mm，体积紧凑，适合空间受限场合。
10 符合CCC、KEMA、CB、NOM等多项认证，质量可靠。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业建筑、住宅配电箱等低压配电系统中，作为主开关或分支回路保护设备。
2 适用于电机控制柜中，提供电动机不频繁起动及过载、短路、欠电压保护。
3 配合预付费电表专用脱扣器使用，可用于智能用电管理场景，实现远程控制与计费联动。
4 在需要远程分合闸控制的场合，可加装电动操作机构，实现自动化控制。
5 用于需监测断路器状态的系统中，通过辅助触头或报警触头接入监控系统，实现状态反馈。
6 适用于对电气安全要求较高的场所，如数据中心、医院、学校等，确保供电稳定性与安全性。

注意事项 PRECAUTIONS

1 安装前请确认电源电压与断路器额定电压匹配（本品为AC230V欠压脱扣器，需输入AC230V控制电源）。
2 欠电压脱扣器需在额定电压下才能正常闭合，若电压低于35%，断路器无法合闸。
3 断路器应垂直安装（竖装），也可水平安装（横装），但需确保通风散热良好。
4 环境温度应在-5℃至+40℃之间，24小时平均温度不超过+35℃；海拔不超过2000米。
5 大气相对湿度在+40℃时不超过50%，最湿月平均最大相对湿度不超过90%。
6 污染等级为3级，适用于一般工业环境，避免在高腐蚀性或高潮湿环境中长期使用。
7 使用前请检查接线是否牢固，特别是控制回路（如欠压、分励脱扣器）的连接。
8 若需更换附件（如辅助触头、报警触头），建议由专业电工操作，避免误接造成设备损坏。
9 电动操作机构需接入相应电压电源（如AC230V或DC24V），并确保控制回路绝缘良好。
10 不得擅自改装或拆解断路器内部结构，以免影响其保护性能和安全性能。
