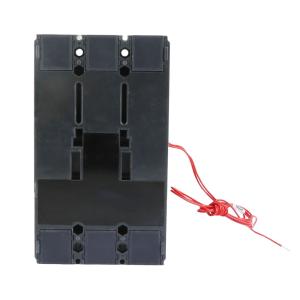

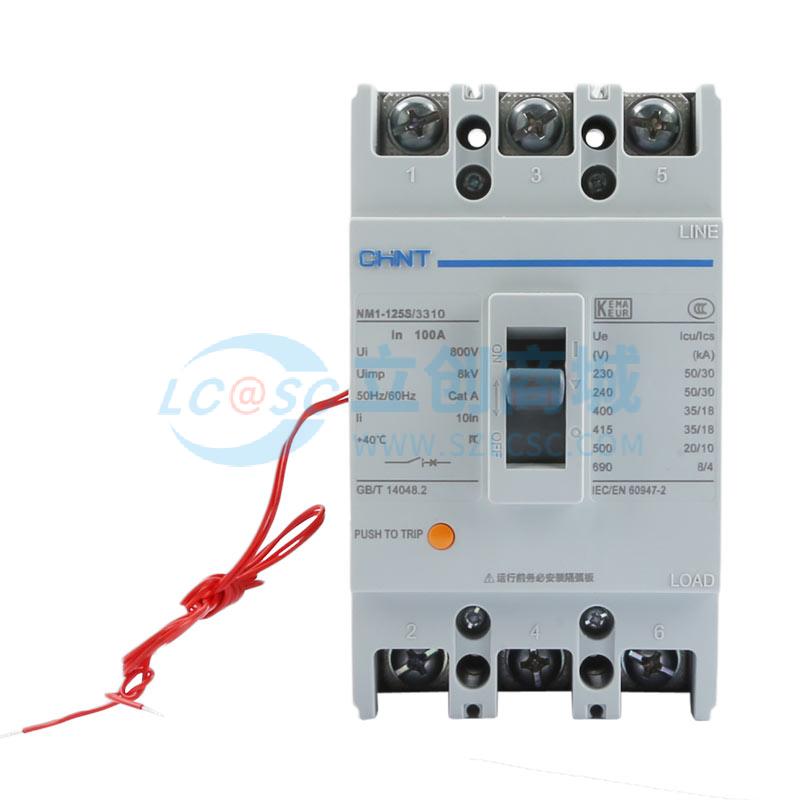

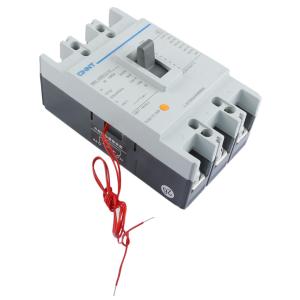

NM1-125S/3310 100A AC230V G实物图
NM1-125S/3310 100A AC230V G商品缩略图
NM1-125S/3310 100A AC230V G商品缩略图
NM1-125S/3310 100A AC230V G商品缩略图
NM1-125S/3310 100A AC230V G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-125S/3310 100A AC230V

  • 工业品

价格：￥118.2价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-125S/3310 100A AC230V G
商品编号
C4255216
商品毛重

1131克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-125S/3310型号塑料外壳式断路器，额定电流100A，适用于交流50Hz、额定工作电压至690V的配电网络。
2 具备标准型分断能力（S型），额定极限短路分断能力达35kA（400V时），运行短路分断能力为35kA（400V时），可有效应对突发短路故障。
3 配备欠压脱扣器（AC230V），当电压降至额定值的70%~35%范围内时自动脱扣，保障用电安全；在电压恢复至85%以上时可正常合闸。
4 采用三极结构设计，支持板前接线方式，安装方便，适用于工业配电系统中的主回路保护。
5 内置复式脱扣器（热动+电磁脱扣），具备过载和短路双重保护功能，动作特性符合GB/T 14048.2及IEC 60947-2标准。
6 带有辅助触头（代号3310中“3”表示），可用于远程信号反馈或连锁控制，实现自动化监控。
7 断路器具有隔离功能，可在检修时提供明显的断开点，提升操作安全性。
8 产品通过CCC、KEMA、CB、NOM等认证，符合及国际电气安全标准。
9 支持电动操作机构（选配），便于远程控制与自动化集成，满足现代智能配电需求。
10 外壳采用阻燃材料制造，具备良好的绝缘性能和耐候性，适合在工业环境中长期稳定运行。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业楼宇、数据中心等场所的低压配电系统中，作为主开关或分支回路保护设备。
2 适用于需要过载、短路、欠电压综合保护的电力线路，如照明、动力设备、空调系统等供电回路。
3 可用于电动机的不频繁启动及保护，尤其适合对电机起动电流敏感的场合。
4 在需要远程控制或自动化管理的配电柜中，配合电动操作机构使用，实现远程分合闸操作。
5 适用于需要信号反馈的控制系统，例如通过辅助触头接入PLC或监控系统，实现状态监测与报警联动。
6 适用于需配备预付费电表系统的场所（需选配专用脱扣器），实现用电计量与自动断电控制。
7 适用于海拔不超过2000m、周围空气温度在-5℃至+40℃范围内的室内安装环境。

注意事项 PRECAUTIONS

1 安装前请确认断路器的额定电压、电流及极数是否匹配实际电路参数，避免误用导致设备损坏或安全事故。
2 欠压脱扣器需接入AC230V电源，且必须确保其供电回路独立可靠，防止因外部电源波动影响断路器正常工作。
3 安装时应严格按照说明书进行接线，特别是辅助触头和欠压脱扣器的接线，错误接线可能导致误动作或无法闭合。
4 断路器应垂直安装（竖装），也可水平安装（横装），但需保证散热良好，避免长时间高温运行。
5 环境湿度不应超过90%（月平均最大相对湿度），并注意防止凝露现象，必要时加装防潮装置。
6 不得在污染等级高于3级的环境中使用，如存在导电粉尘或腐蚀性气体，需采取防护措施。
7 若需更换附件（如分励脱扣器、辅助触头等），建议由专业电工操作，并确认附件型号与本体兼容。
8 使用电动操作机构时，需确保控制电源电压稳定，避免因电压异常导致操作失败。
9 维护时应断开主电源，并做好验电、接地等安全措施，严禁带电作业。
10 建议定期检查断路器的机械动作灵活性、触头接触情况以及附件工作状态，确保长期可靠运行。

规格书
