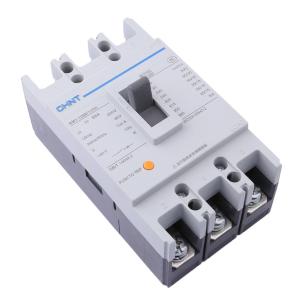

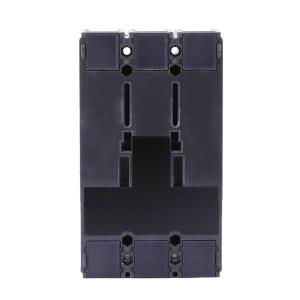

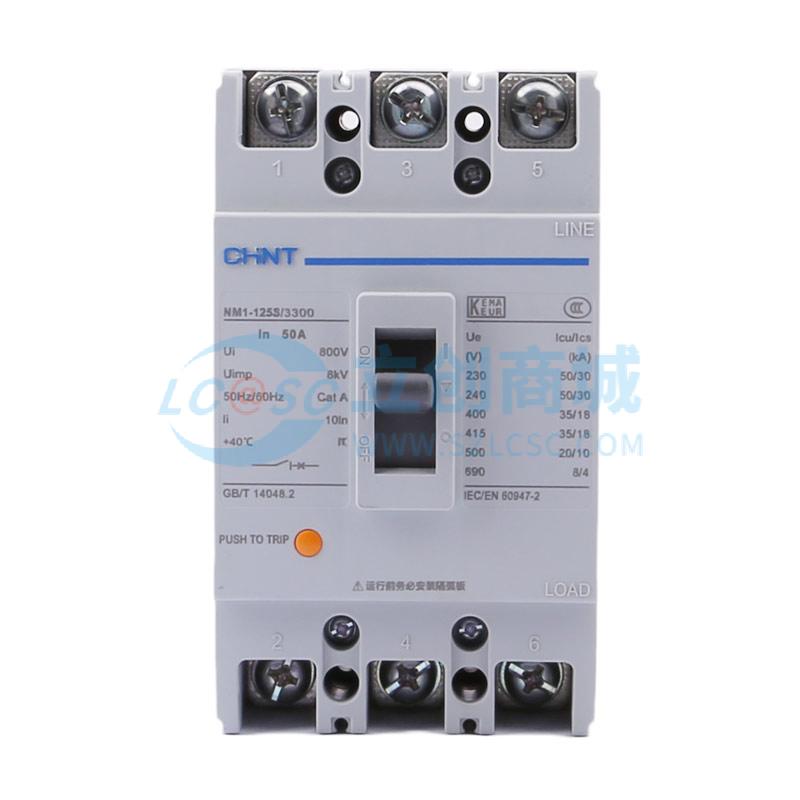

CHNT(正泰) 塑料外壳式断路器NM1-125S/3300 50A

  • 工业品

价格：￥38.5434

原价：￥ 101.43

品牌名称
CHINT(正泰)
商品型号
NM1-125S/3300 50A G
商品编号
C4255211
商品毛重

1083克(g)

  • 广东仓4

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

CHINT(正泰) NM1-125S/3300 50A 塑料外壳式断路器是一款适用于交流50Hz、额定工作电压至690V的配电系统保护设备，具备以下核心特性：
1 额定电流为50A，壳架等级125A，适用于中等负荷电路的保护与控制。
2 分断能力为标准型(S型)，在400V时额定极限短路分断能力达25kA，运行短路分断能力为20kA，可有效应对突发短路故障。
3 采用热动+电磁脱扣器（代号300），具备过载和短路双重保护功能，确保线路安全。
4 支持三极结构（3P），适用于三相电路保护。
5 具备板前接线方式，安装简便，接线可靠。
6 操作方式为手柄直接操作，无需额外动力装置，维护简单。
7 飞弧距离≤50mm，电弧抑制效果好，提升使用安全性。
8 产品符合GB/T 14048.2、IEC 60947-2等国际标准，通过CCC、KEMA、CB、NOM认证，质量稳定可靠。
9 具备隔离功能，可用于电源隔离操作。
10 可选配多种附件，如辅助触头、报警触头、欠压脱扣器、分励脱扣器等，满足不同自动化控制需求。
11 外形尺寸紧凑，安装空间占用小，适合各类配电箱集成。
12 正常工作环境温度范围为-5℃至+40℃，海拔不超过2000m，适应性广泛。

使用场景 APPLICATIONS

该断路器适用于工业、商业及民用建筑中的低压配电系统，具体包括：
1 工厂车间配电柜中作为主开关或分支回路保护，用于分配电能并提供过载、短路、欠电压等多重保护。
2 商业楼宇照明、空调、电梯等设备供电回路的保护与控制。
3 民用住宅小区配电箱中对大功率电器（如热水器、空调）进行保护。
4 电动机不频繁起动场合的保护，防止电机因过载或短路损坏。
5 配合预付费电表使用（需选配专用脱扣器），实现用电量控制与自动断电管理。
6 在需要远程分合闸或状态监控的系统中，可通过附加辅助触头或电动操作机构实现自动化控制。
7 适用于配电网络中要求高可靠性、长寿命的电力设备保护场景。

注意事项 PRECAUTIONS

1 安装前请确认电源电压、频率与断路器额定参数匹配，避免误用导致设备损坏。
2 断路器应垂直安装，也可水平安装，但必须保证散热良好，避免高温环境影响性能。
3 接线时注意极性，特别是三极产品，确保L1-L3正确连接，不可反接。
4 若选用带欠电压脱扣器的型号，需确保控制电源电压稳定在70%~110%范围内，否则可能无法正常合闸。
5 分励脱扣器应在70%~110%额定电压下动作，若外部控制信号不稳定，可能导致误跳闸。
6 使用电动操作机构时，请确保控制电源电压与规格一致（AC230V/DC220V等），并检查接线是否牢固。
7 断路器周围空气相对湿度不应超过50%（+40℃时），湿月平均最大湿度不超过90%，避免凝露造成绝缘下降。
8 不得在污染等级高于3级的环境中使用，以免影响电气性能。
9 维护时请断开电源，并确认无残余电压后再进行操作。
10 严禁私自拆卸内部组件，如有故障请联系专业人员处理。
11 长期停用后重新启用前，建议进行手动分合闸测试，确认动作正常。
12 注意防尘、防潮、防腐蚀，保持设备清洁，延长使用寿命。
