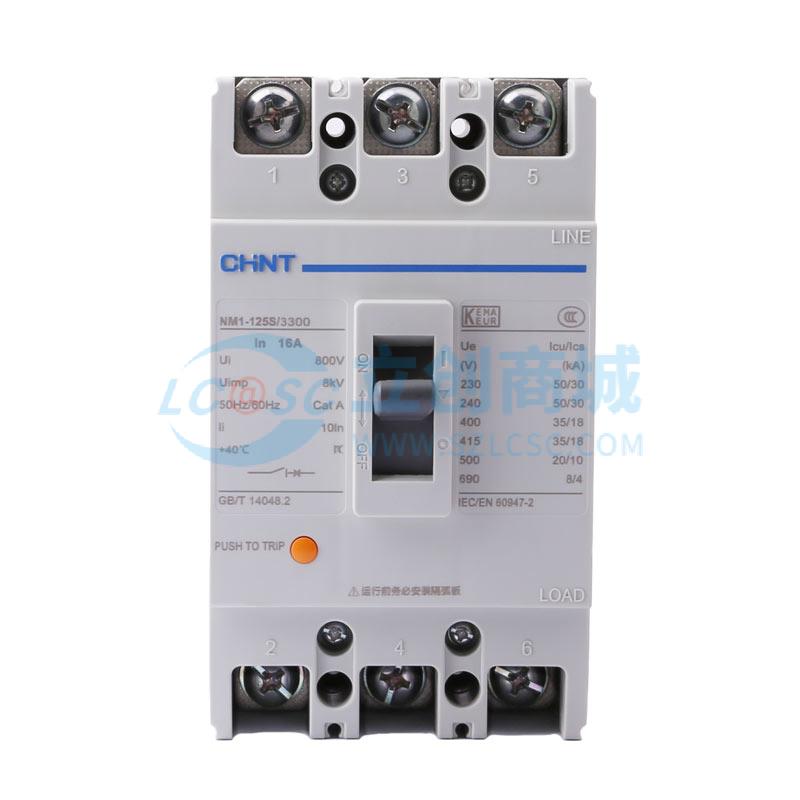

NM1-125S/3300 16A G实物图

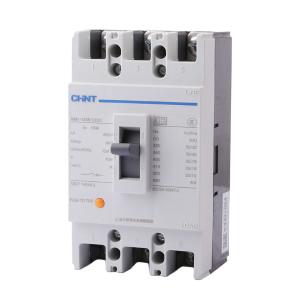

NM1-125S/3300 16A G商品缩略图

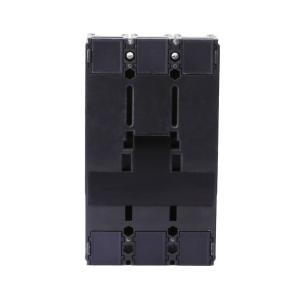

NM1-125S/3300 16A G商品缩略图

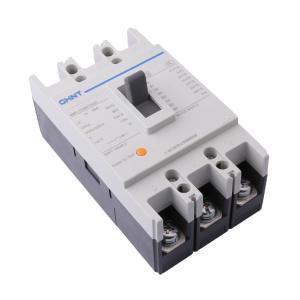

NM1-125S/3300 16A G商品缩略图
NM1-125S/3300 16A G商品缩略图

CHNT(正泰) 塑料外壳式断路器NM1-125S/3300 16A

  • 工业品

价格：￥42.047

原价：￥ 110.65

品牌名称
CHINT(正泰)
商品型号
NM1-125S/3300 16A G
商品编号
C4255207
商品毛重

1015克(g)

  • 广东仓3

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 本产品为CHINT（正泰）NM1-125S/3300 16A塑料外壳式断路器，属于NM1系列配电型断路器，适用于交流50Hz、额定工作电压至690V的配电网络中。
2 壳架等级额定电流为125A，额定电流为16A，具备标准型分断能力（S型），额定极限短路分断能力为35kA（400V），运行短路分断能力为35kA（400V），满足高可靠性需求。
3 采用热动+电磁脱扣器（代号300），具有过载和短路双重保护功能，适用于配电系统中的线路及电源设备保护。
4 配备辅助触头（代号320），可实现远程信号反馈，便于自动化控制系统集成。
5 支持板前接线方式，安装便捷，符合IEC 60947-2和GB/T 14048.2标准，通过CCC、KEMA、CB、NOM认证，安全可靠。
6 具备隔离功能，支持垂直或水平安装，飞弧距离≤50mm，结构紧凑，适合空间受限环境。
7 内部附件可选配欠压脱扣器、分励脱扣器、报警触头等，扩展性强，满足多种应用场景需求。
8 正常工作温度范围为-5℃~+40℃，24小时平均温度不超过+35℃，海拔不超过2000m，适应多数工业环境。
9 拥有良好的温升性能和电气寿命（AC400V下可达3000次），机械寿命高达20000次，长期稳定运行。

使用场景 APPLICATIONS

1 适用于工业厂房、商业建筑、住宅配电箱等低压配电系统中，作为主开关或分支回路保护装置。
2 可用于照明、插座、空调、水泵等负载的电路保护，防止过载、短路故障。
3 适用于需要远程控制或状态监控的场合，配合辅助触头实现自动控制系统联动。
4 在需要电动操作的场所，如自动化生产线、楼宇自控系统中，可选配电动操作机构实现远程合分闸。
5 适用于需预付费管理的用电场景，可通过预付费电表专用脱扣器实现用电控制与计费联动。
6 适合在湿度较高、污染等级为3级的环境中使用，如工厂车间、地下配电室等。
7 可作为电动机不频繁起动的保护装置，提供过载、短路及欠电压保护。

注意事项 PRECAUTIONS

1 安装前请确认供电系统电压、频率与断路器额定参数一致，避免误用导致损坏。
2 断路器应垂直安装，也可水平安装，但需确保通风散热良好，避免高温环境影响性能。
3 接线时必须按照说明书规范操作，确保相序正确，特别是四极断路器的N极连接方式（默认B型，N极与三极同步合分）。
4 若加装欠压脱扣器，须保证其供电电压稳定在额定电压的70%~110%范围内，否则可能无法正常闭合。
5 分励脱扣器应在70%~110%额定电压下可靠动作，严禁在低于35%电压下尝试闭合。
6 辅助触头和报警触头仅用于信号传输，不得接入高功率负载，防止烧毁。
7 不得擅自拆卸或改装内部结构，以免影响安全性能和认证有效性。
8 使用电动操作机构时，需确认电源电压与规格匹配（如AC230V/DC220V等），并检查接线是否牢固。
9 长期停用后重新启用前，建议进行手动分合测试，确认动作灵活无卡滞。
10 维护时应切断电源，佩戴绝缘工具，防止触电事故。
11 本产品不可用于直流系统或特殊爆炸性气体环境，除非另有说明且经过特殊设计。
