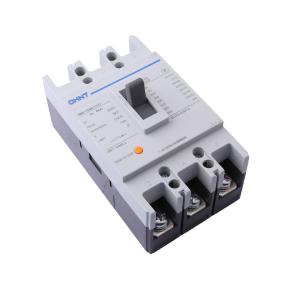

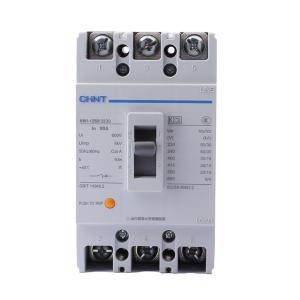

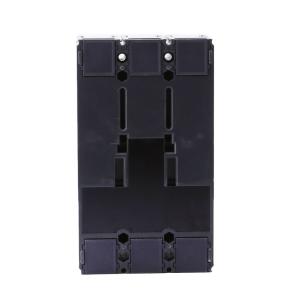

CHNT(正泰) 塑料外壳式断路器NM1-125S/3200 80A

  • 工业品

价格：￥98.76价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NM1-125S/3200 80A G
商品编号
C4255205
商品毛重

1079克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 该产品为CHINT（正泰）品牌NM1-125S/3200 80A塑料外壳式断路器，适用于交流50Hz、额定工作电压至690V的配电网络中，具备过载、短路、欠电压等多重保护功能。
2 壳架等级额定电流为125A，额定电流80A，分断能力为标准型（S型），可有效切断故障电流，保障电路安全。
3 采用热动+电磁脱扣器结构（300代号），实现对线路的精确保护，具备反时限和瞬时动作特性，满足不同负载需求。
4 支持三极（3P）配置，符合IEC 60947-2及GB/T 14048.2标准，通过CCC、KEMA、CB、NOM等多项认证，品质可靠。
5 具备隔离功能，可用于配电系统中的电源分配与设备保护，同时可作为电动机不频繁起动的保护装置。
6 飞弧距离≤50mm，体积小、分断高，适合在空间受限的配电柜中安装。
7 可选配多种附件，如分励脱扣器、辅助触头、报警触头、欠电压脱扣器、电动操作机构等，扩展性强。
8 正常工作环境温度范围为-5℃~+40℃，海拔不超过2000m，污染等级为3级，适应工业现场复杂工况。
9 外形尺寸为：长155mm，宽90mm，高86mm（板前接线），安装便捷，支持垂直或水平安装。

使用场景 APPLICATIONS

1 广泛应用于工业厂房、商业建筑、住宅小区等低压配电系统中，用于电能分配与线路保护。
2 适用于照明、动力、空调、水泵、风机等各类用电设备的主回路或分支回路保护。
3 可用于电动机控制回路中，实现不频繁启动、过载、短路及欠压保护。
4 在需要远程控制或自动化操作的场合，可搭配电动操作机构实现远程分合闸。
5 适用于预付费电表系统，可选配预付费专用脱扣器，实现智能用电管理。
6 适用于需要机械联锁或电气互锁的双电源切换、母联等应用场景。
7 适用于电力监控系统，配合辅助触头和报警触头，实现状态监测与故障报警。

注意事项 PRECAUTIONS

1 安装前请确认断路器型号、额定电流、极数、分断能力等参数与实际负载匹配，避免选型不当导致跳闸或烧毁。
2 必须由专业电工进行安装，确保接线正确、紧固可靠，防止接触不良引发发热或打火。
3 断路器应垂直安装，也可水平安装，但需保证通风散热良好，避免高温环境影响性能。
4 若配备欠电压脱扣器，需确保控制电源电压稳定在70%~110%额定值范围内，否则可能无法正常合闸。
5 分励脱扣器应在70%~110%额定电压下可靠动作，建议使用AC230V或DC24V控制电源。
6 电动操作机构需接入合适电压（AC230V/DC220V或DC24V），并确保控制回路绝缘良好。
7 使用报警触头时，注意其仅在自由脱扣或故障跳闸后动作，正常操作时不触发。
8 不得擅自拆解或改装断路器内部结构，以免影响安全性能。
9 长期停用后重新启用前，应检查各部件是否完好，必要时进行通电测试。
10 严禁在带电情况下更换附件或调整设定值，必须先断开上级电源并验电确认无电后方可操作。
