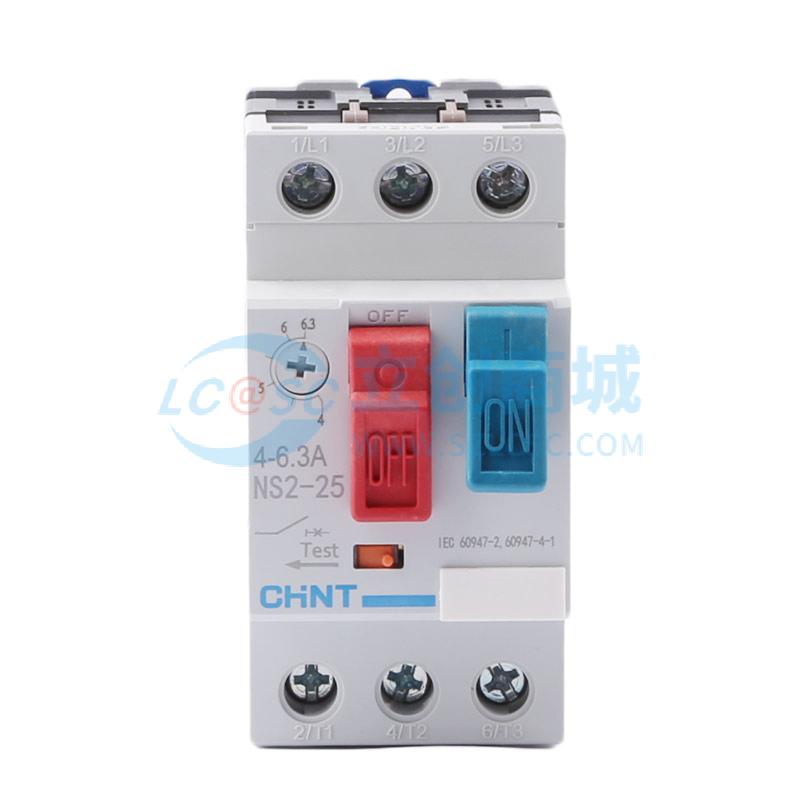

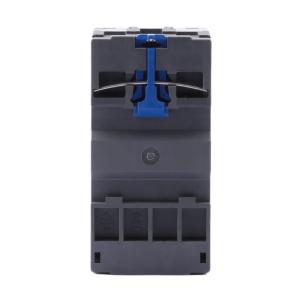

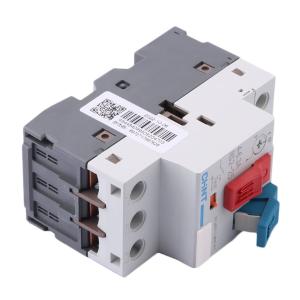

CHNT(正泰) 交流电动机起动器NS2-25 4-6.3A
- 工业品
价格：￥57.62价格含税（税率13%）
- 品牌名称
- CHINT(正泰)
- 商品型号
- NS2-25 4-6.3A
- 商品编号
- C4254766
- 商品毛重
313克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
该产品为CHINT（正泰）品牌NS2-25系列交流电动机起动器，型号NS2-25 4-6.3A，适用于三相鼠笼型异步电动机的过载、断相、短路保护及不频繁起动控制。
2
壳架等级额定电流为25A，脱扣器额定电流范围为4-6.3A，整定电流调节范围为4-6.3A，可适配多种电机功率需求。
3
额定绝缘电压Ui为690V，额定工作电压Ue支持AC230/240V、AC400/415V、AC440V、AC500V、AC690V，频率为50/60Hz。
4
具备较高的短路分断能力：额定极限短路分断能力Icu为100kA（AC400/415V），额定运行短路分断能力Ics为7.5kA（AC400/415V）。
5
外壳防护等级为IP20（正前侧），适合在一般工业环境中使用。
6
支持旋钮操作（X代号），结构紧凑，安装便捷，采用标准导轨安装（TH35-7.5型钢安装轨）。
7
可选附件丰富，包括欠压脱扣器（NS2-UV）、分励脱扣器（NS2-SH）、瞬时辅助触头（NS2-AE、NS2-AU）、故障信号触头（NS2-FA）等，满足不同控制需求。
8
瞬时电磁脱扣电流整定值为78A，具备良好的短路响应性能。
9
操作频率不超过30次/小时，适用于不频繁操作场合。
10
适用环境温度范围为-5℃至+40℃，相对湿度≤90%（+25℃±5℃时），海拔不超过2000m。
11
可用于配电线路保护、负载转换和隔离用途，具有多重保护功能。
使用场景 APPLICATIONS
1
适用于交流电压至690V、电流至80A的工业电路中，作为三相鼠笼型异步电动机的起动与保护装置。
2
广泛应用于工厂、车间、楼宇自动化系统中的电机控制柜内，用于中小型电机的启停控制。
3
可用于风机、水泵、输送带、压缩机等设备的电动机保护与控制。
4
在存在高次谐波的电力系统（如变频器供电线路）中，建议按电机额定电流的1.3~1.9倍选择起动器规格，以确保可靠运行。
5
配合接触器NC1或NC8使用，构成完整的电机起动控制回路。
6
可作为配电线路的短路和过载保护装置，也可用作不频繁的负载切换开关。
7
适用于需要欠压保护、分励脱扣、辅助信号反馈等功能的复杂控制系统。
8
适用于室内干燥、无剧烈震动的工业电气柜安装环境。
注意事项 PRECAUTIONS
1
安装时需确保垂直面倾斜角度不大于±5°，避免影响机械动作可靠性。
2
接线前应剥除导体绝缘层，长度为10mm（NS2-25）或15mm（NS2-80），导体截面积应在1~6mm²范围内。
3
接线端子紧固螺钉为M4，拧紧力矩为1.7N·m，严禁超力矩紧固以免损坏螺纹。
4
起动器应安装在通风良好、无腐蚀性气体、无强烈振动的环境中。
5
若预期短路电流超过起动器的额定极限短路分断能力（100kA），需配合gG型熔断器（如RT16）作为后级保护。
6
使用前应检查整定电流是否匹配电机额定电流，避免误动作或保护失效。
7
在低温（-5℃）或高温（+40℃）环境下使用时，需参考温度补偿特性表调整整定值。
8
不允许在超过额定工作电压或频率的条件下运行。
9
附件安装需按照说明书中的位置图进行，避免接线错误导致功能异常。
10
严禁在带电情况下拆卸或更换部件，必须先切断电源并确认无电后再操作。
11
操作频率不应超过30次/小时，长期频繁操作可能缩短使用寿命。
