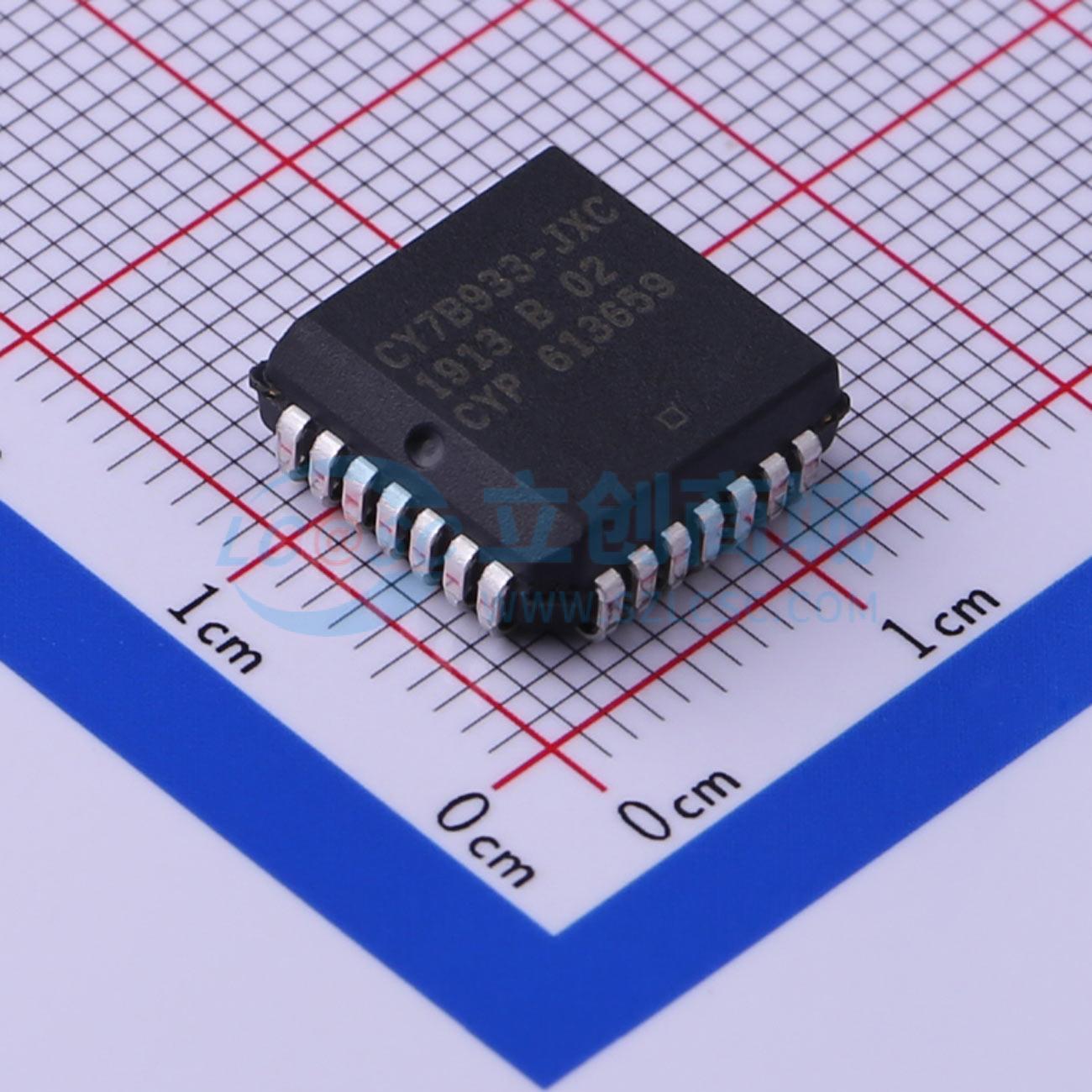

CY7B933-JXC

CY7B923 HOTLink 发送器和 CY7B933 HOTLink 接收器是点对点通信构建模块，可通过高速串行链路（光纤、同轴电缆和双绞线）传输数据。标准 HOTLink 数据速率范围为 160 至 330 Mbps。高速 HOTLink 也适用于高速应用（160 至 400 Mbits/秒）。 八位用户数据或协议信息被加载到 HOTLink 发送器中并进行编码。串行数据以比特率（是字节率的十倍）从三个差分 PECL 串行端口移出。 HOTLink 接收器在其差分线路接收器输入端接收串行比特流，并使用完全集成的 PLL 时钟同步器恢复数据重建所需的时序信息。比特流被解串、解码并检查传输错误。恢复的字节与字节率时钟一起并行呈现给接收主机。 在已经对传输数据进行编码或加扰的系统中，可以禁用 8B/10B 编码器/解码器。I/O 信号可用于与异步 FIFO（如 CY7C42X）和时钟 FIFO（如 CY7C44X）创建无缝接口。内置自测试（BIST）模式发生器和检查器允许在系统诊断检查中对发送器、接收器和连接链路进行测试。

• 符合光纤通道标准
• 符合 IBM ESCON 标准
• 符合 DVB-ASI 标准
• 符合 ATM 标准
• 8B/10B 编码或 10 位未编码
• 标准 HOTLink：160 至 330 Mbps
• 高速 HOTLink：适用于高速应用，160 至 400 Mbps
• 晶体管 - 晶体管逻辑（TTL）同步 I/O
• 无需外部锁相环（PLL）组件
• 三个正发射极耦合逻辑（PECL）100 K 串行输出
• 两个 PECL 100 K 串行输入
• 低功耗：发送器 350 mW，接收器 650 mW
• 与光纤模块、同轴电缆和双绞线介质兼容
• 内置自测试（BIST）
• 单 +5 V 电源
• 128 引脚小外形集成电路（SOIC）/塑料有引线芯片载体（PLCC）
• 提供无铅封装
• 0.8 µm 双极互补金属氧化物半导体（BiCMOS）

• 工作站互连
• 服务器
• 大容量存储
• 视频传输设备
