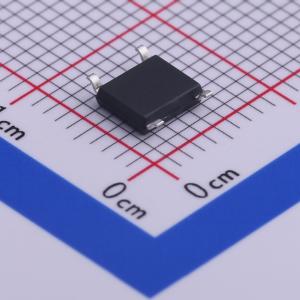

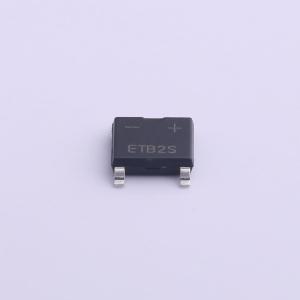

温馨提醒：图片仅供参考，商品以实物为准
EABS22
耐压:200V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适用于表面贴装应用。 薄型封装。 玻璃钝化芯片结。 超快反向恢复时间。 符合欧盟RoHS 2011/65/EU指令的无铅产品
- 品牌名称
- SHIKUES(时科)
- 商品型号
- EABS22
- 商品编号
- C475745
- 商品封装
- ABS
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 950mV@2A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA@200V | |
| 非重复峰值浪涌电流(Ifsm) | 50A | |
| 工作结温范围 | -55℃~+150℃ | |
| 类型 | 单相整流 |
商品概述
该器件是一款表面贴装超快恢复桥式整流器，反向电压范围为-100至600V，正向电流为2A。其机械数据包括ABS/LBF封装，引脚符合相关焊接标准，重量约为88mg。最大额定值及特性在25°C环境温度下给出，适用于单相、半波、60Hz、阻性或感性负载；对于容性负载，电流需降额20%。特性测量条件包括：在1MHz频率和4VDC反向偏压下测量；在IF=0.5A、IR=1A、Irr=0.25A条件下测量；安装在具有特定尺寸铜垫的玻璃环氧树脂PCB上。文档还包含反向恢复时间特性与测试电路图、最大平均正向电流额定值、典型正向特性、最大非重复性峰值正向浪涌电流、典型反向特性、典型结电容、典型瞬态热阻抗等图表信息。其封装为塑料表面贴装型，具有4个引脚，并提供了推荐的焊盘尺寸和标记信息。
商品特性
- 适用于表面贴装应用
- 薄型封装
- 玻璃钝化芯片结
- 超快反向恢复时间
- 符合欧盟RoHS 2011/65/EU指令的无铅设计
