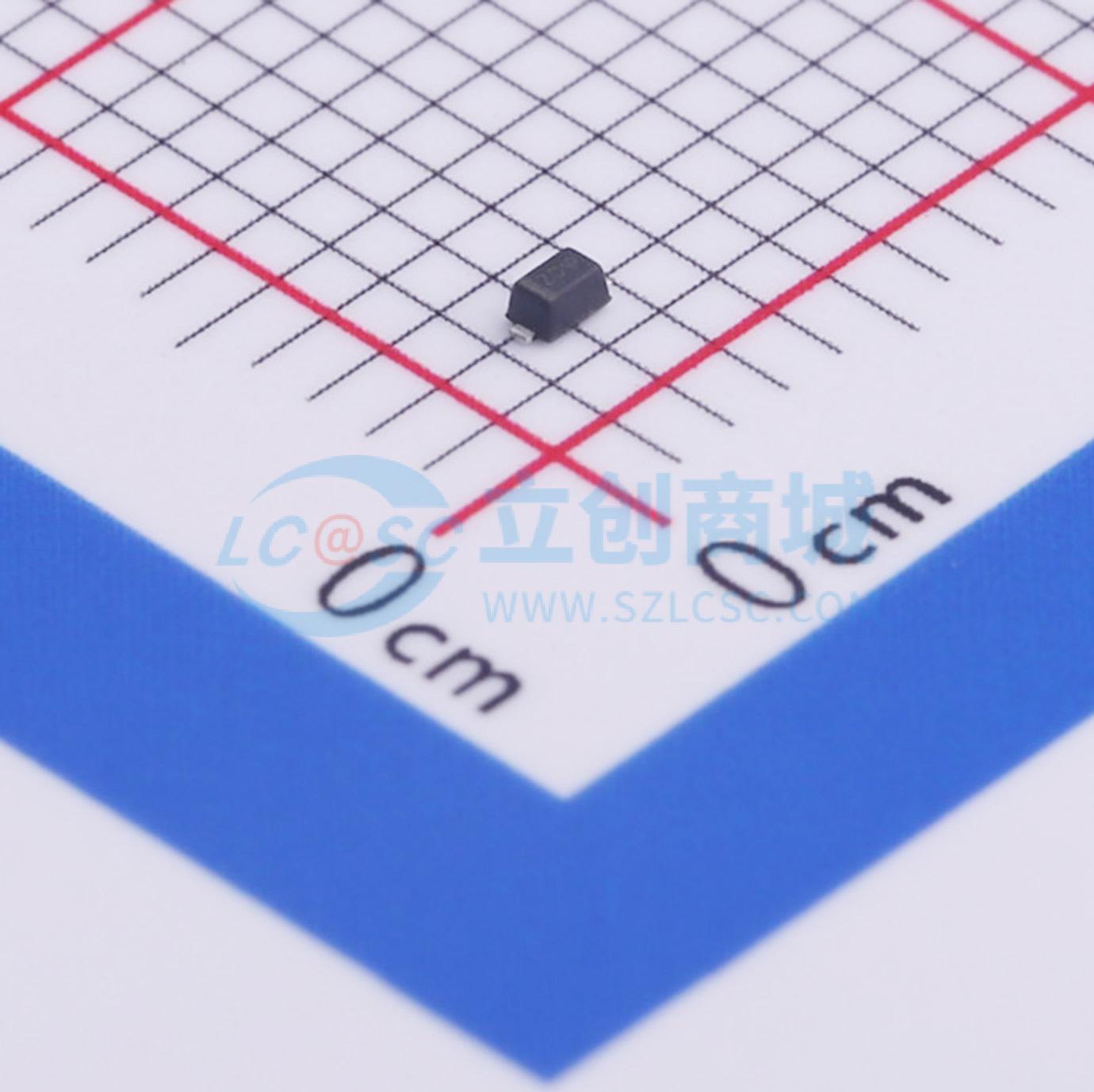

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z2.5
单向ESD 2.5V截止 峰值浪涌电流：11A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD5Z 系列旨在保护电压敏感元件免受静电放电 (ESD) 和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中 ESD 保护的理想选择。由于其尺寸小巧，适用于手机、平板设备、数码相机、电源和许多其他便携式应用。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- ESD5Z2.5
- 商品编号
- C475683
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4V | |
| 反向电流(Ir) | 4uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 145pF |
商品概述
ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- 小尺寸封装：0.047x0.032（1.20 mmx0.80 mm）
- 低封装高度：0.028（0.7 mm）
- 关断电压：2.5 V - 7.0 V
- 8 x 20 μs脉冲下峰值功率高达200 W
- 低漏电流
- 典型响应时间 < 1 ns
- 人体模型3级（>16 kV）静电放电等级
- IEC61000 - 4 - 2 4级静电放电保护
- IEC61000 - 4 - 4 4级电快速瞬变脉冲群保护
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 许多其他便携式应用
