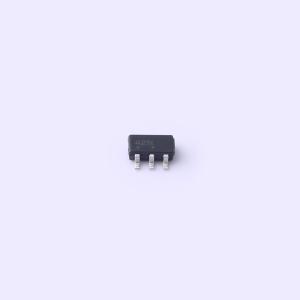

温馨提醒：图片仅供参考，商品以实物为准
NSP4201MR6T1G
ESD 5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NSP4201MR6浪涌保护器旨在保护高速数据线免受静电放电（ESD）、电气快速瞬变（EFT）和雷击浪涌的影响。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NSP4201MR6T1G
- 商品编号
- C475485
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF；3pF |
商品概述
NSP4201MR6浪涌保护器旨在保护高速数据线免受静电放电（ESD）、电气快速瞬变（EFT）和雷击浪涌的影响。
商品特性
- 符合以下IEC标准的防护：IEC 61000 - 4 - 2（ESD）±30 kV（接触）；IEC 61000 - 4 - 5（雷击）25 A（8/20 μs）
- 低钳位电压
- 低泄漏电流
- UL阻燃等级为94 V - 0
- 适用于汽车及其他有独特场地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 高速通信线路保护
- USB 1.1和2.0电源及数据线保护
- 数字视频接口（DVI）
- 显示器和平板显示器
- 以太网10/100（差分模式）保护
- TI/E1接口保护
