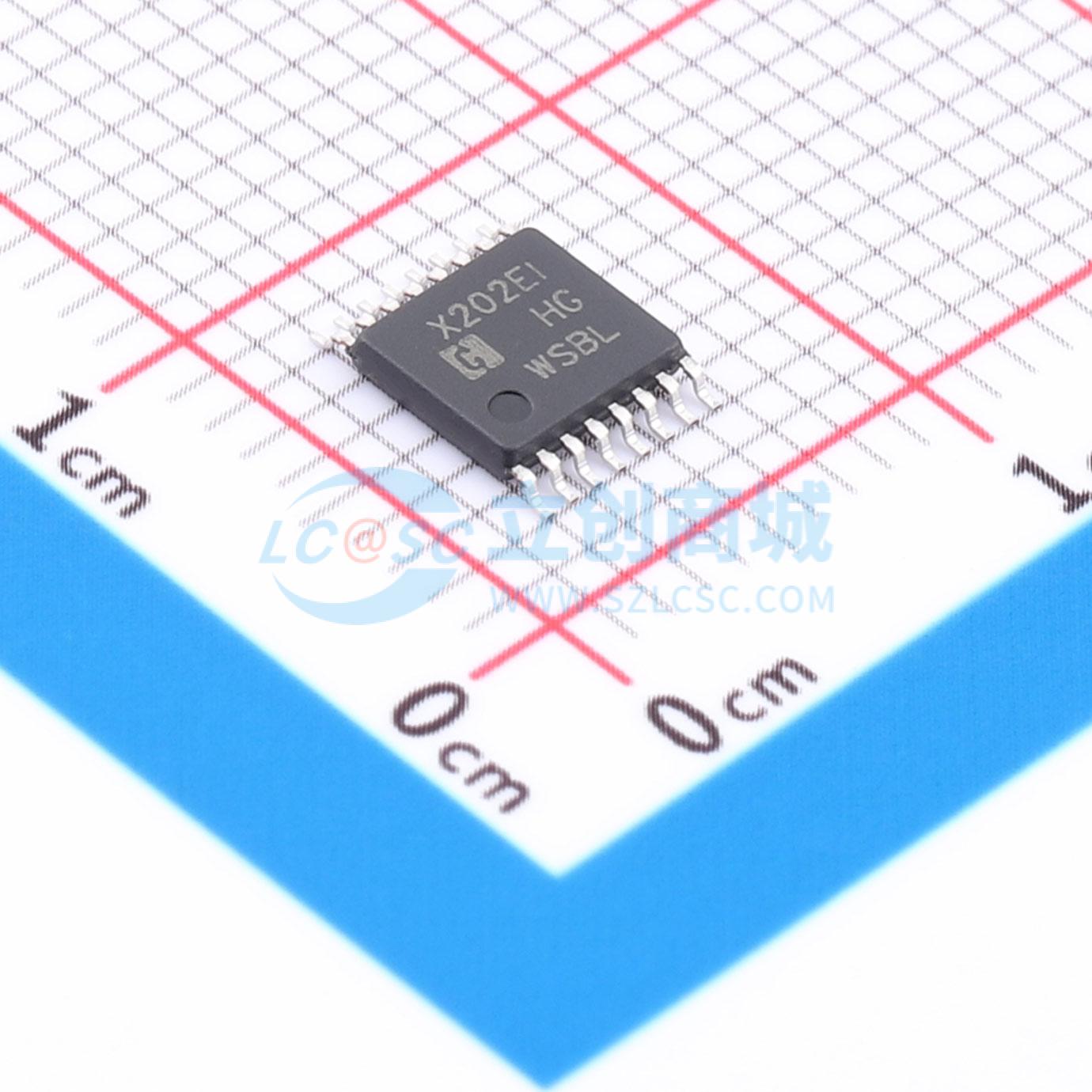

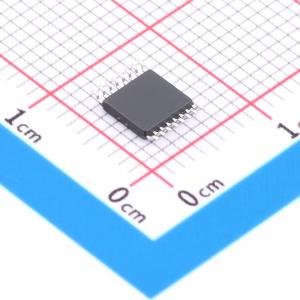

HGX202EIMT/TR

5V 双 RS-232 线路驱动器/接收器，具备 ±15kV ESD 保护

描述: 5-V DUAL RS-232 LINE DRIVER/RECEIVER WITH ±15-kV ESD PROTECTION
品牌名称: HGSEMI(华冠)
商品型号: HGX202EIMT/TR
商品编号: C46061296
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.3296克(g)

商品参数

商品概述

该器件包含两个线路驱动器、两个线路接收器以及一个双电荷泵电路，其引脚间（包括串行端口连接引脚和接地引脚）提供±15-kV ESD保护。该器件满足TIA/EIA-232-F标准要求，在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持器件在单5-V电源下工作。器件的数据信令速率最高可达120 kbit/s，驱动器输出压摆率最大为30-V/μs。

商品特性

RS-232总线引脚提供±15kV ESD保护（人体模型）
满足或超越TIA/EIA-232-F和ITU v.28标准要求
采用5-V VCC电源供电
工作速率最高可达120 kbit/s
外部电容器... 4 × 0.1 μF
抗闩锁性能超过JESD 78, Class II规定的100mA

应用领域

电池供电系统
个人数字助理
笔记本和笔记本电脑
掌上电脑
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	120Kbps
	工作电压	5V

	属性	参数值
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	15mA
	功能特性	-
