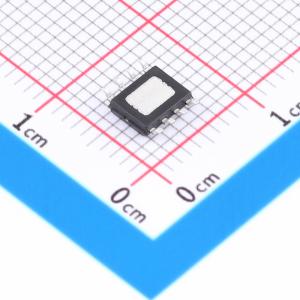

温馨提醒：图片仅供参考，商品以实物为准
LM2576DE-ADJRG
降压型 3A 8V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 降压芯片，3A，52KHz, 可调输出
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LM2576DE-ADJRG
- 商品编号
- C46055777
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
该系列稳压器是单片集成电路，提供降压开关稳压器的所有功能，能够驱动3A负载，并具备出色的线性和负载调节能力。这些器件提供3.3V、5V、12V和15V的固定输出电压型号，以及可调输出电压型号。其内部集成了频率补偿和固定频率振荡器，最大限度地减少了外部元件数量，简化了使用。与传统的三端线性稳压器相比，该系列稳压器效率显著提高，是理想的替代方案，通常无需或仅需极小尺寸的外部散热片。专为该系列优化的标准电感可从多家供应商处获得，这极大地简化了开关电源的设计。其他特性包括：在指定输入电压和输出负载条件下，保证输出电压精度在±4%以内，振荡器频率精度在±10%以内。外部关断电路支持待机模式，典型待机电流为50μA。输出开关集成了逐周期电流限制和热关断功能，可在故障条件下提供全面保护。
商品特性
- 提供3.3V、5V、12V、15V固定输出电压及可调输出电压型号
- 可调输出型号在指定线性和负载条件下，输出电压范围为1.23V至37V（高压型号为52V），最大误差±4%
- 保证3A输出电流能力
- 宽输入电压范围：40V（高压型号为55V）
- 仅需4个外部元件
- 52kHz固定频率内部振荡器
- 支持TTL电平关断，具备低功耗待机模式
- 高效率
- 可使用市售标准电感
- 具备热关断和电流限制保护
应用领域
- 简单高效的降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正压转负压变换器
- 负压升压变换器
- 电池充电器电源
