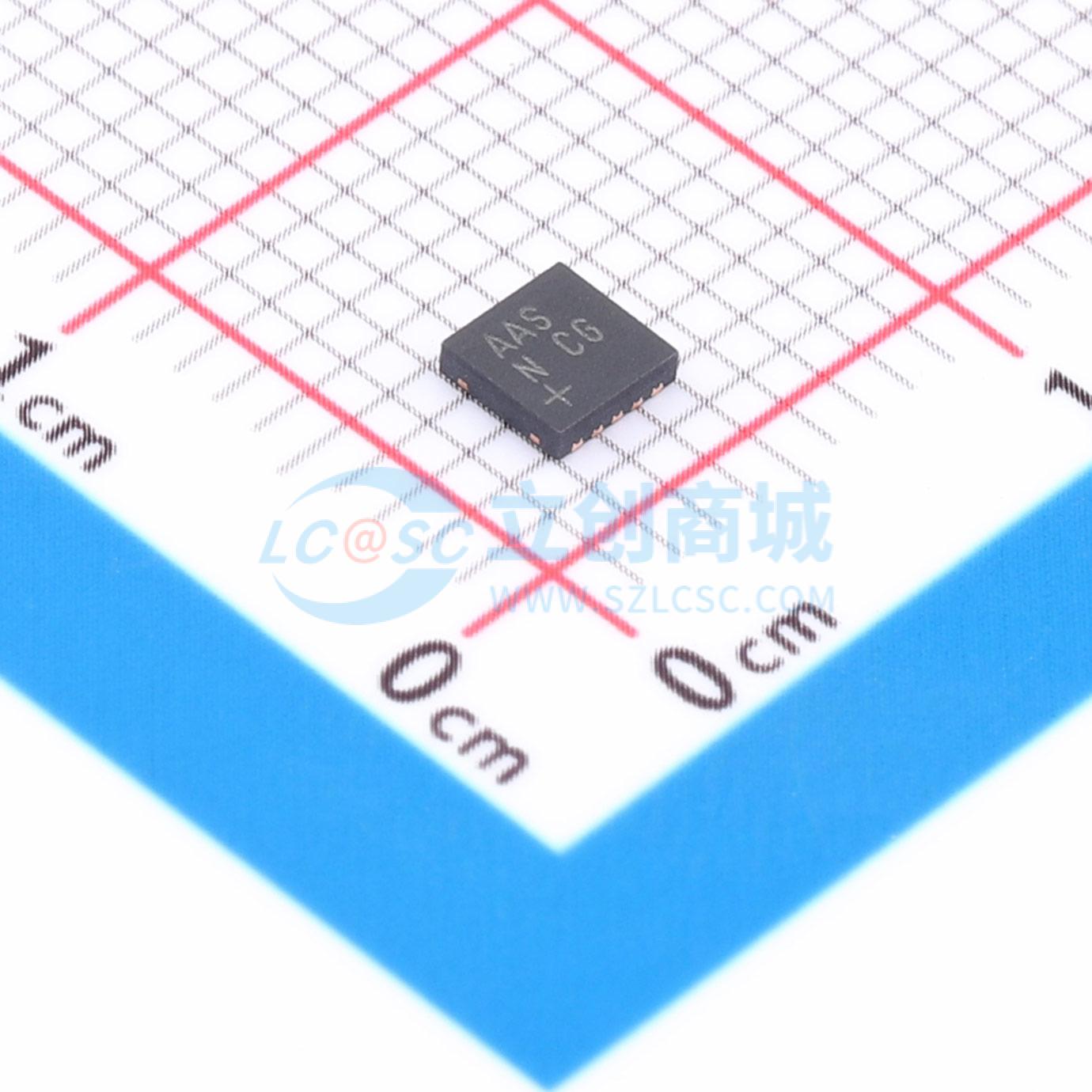

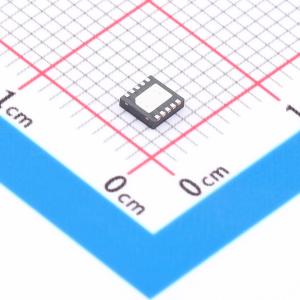

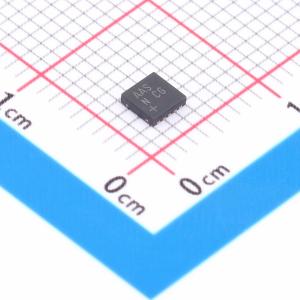

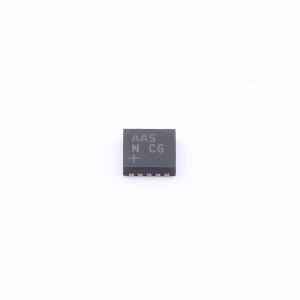

MAX1558HETB+T
双路、3mm x 3mm、1.2A/可编程电流、带自动复位功能的USB开关
- 描述
- 是双路、带自动复位功能的限流开关，适用于USB应用。自动复位功能可在开关短路超过20ms时将其锁定关闭，节省系统电源。之后会对短路输出进行测试，以确定短路消除时自动重启通道。每个通道的输出电流可达1.2A，满足所有USB端口的IEC规范。低静态电源电流（45μA）和待机电流（3μA）可在便携式应用中节省电池电量。安全特性确保USB端口得到保护。内置热过载保护可限制功耗和结温。精确的可编程限流电路可保护输入电源免受过载和短路影响。20ms故障消隐功能使电路可忽略瞬态故障，如热插拔容性负载时产生的故障，防止向主机系统发出误报警。还具备反向电流保护电路，可在开关关闭时阻止电流从输出流向输入。
- 商品型号
- MAX1558HETB+T
- 商品编号
- C46042806
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- -
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.2A | |
| 导通电阻 | 75mΩ | |
| 功能特性 | 过流保护；短路保护；过温保护；反向电流阻断；锁存保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低静态电源电流 (45µA) 和待机电流 (3µA)
- 内置热过载保护，限制功耗和结温
- 精确、可编程的限流电路，保护输入电源免受过载和短路影响
- 20ms 故障消隐，使电路忽略瞬态故障
- 具备反向电流保护电路，开关关闭时阻止电流从输出流向输入
- 节省空间的 3mm x 3mm、10 引脚 TDFN 封装
- MAX1558 以低电平有效信号启用，MAX1558H 以高电平有效信号启用
- 14% 精确电流限制
- 故障消除时自动重启
- 可编程电流高达 1.2A
- 符合所有 USB 规范
- 2.7V 至 5.5V 电源范围
- 独立输出故障指示器
- 禁用时阻止反向电流
- 15kV ESD 保护（带电容）
- UL 认证：UL# E211395
应用领域
- USB 端口和集线器
- 笔记本电脑和台式机
- PDA 和掌上电脑
- docking 站
