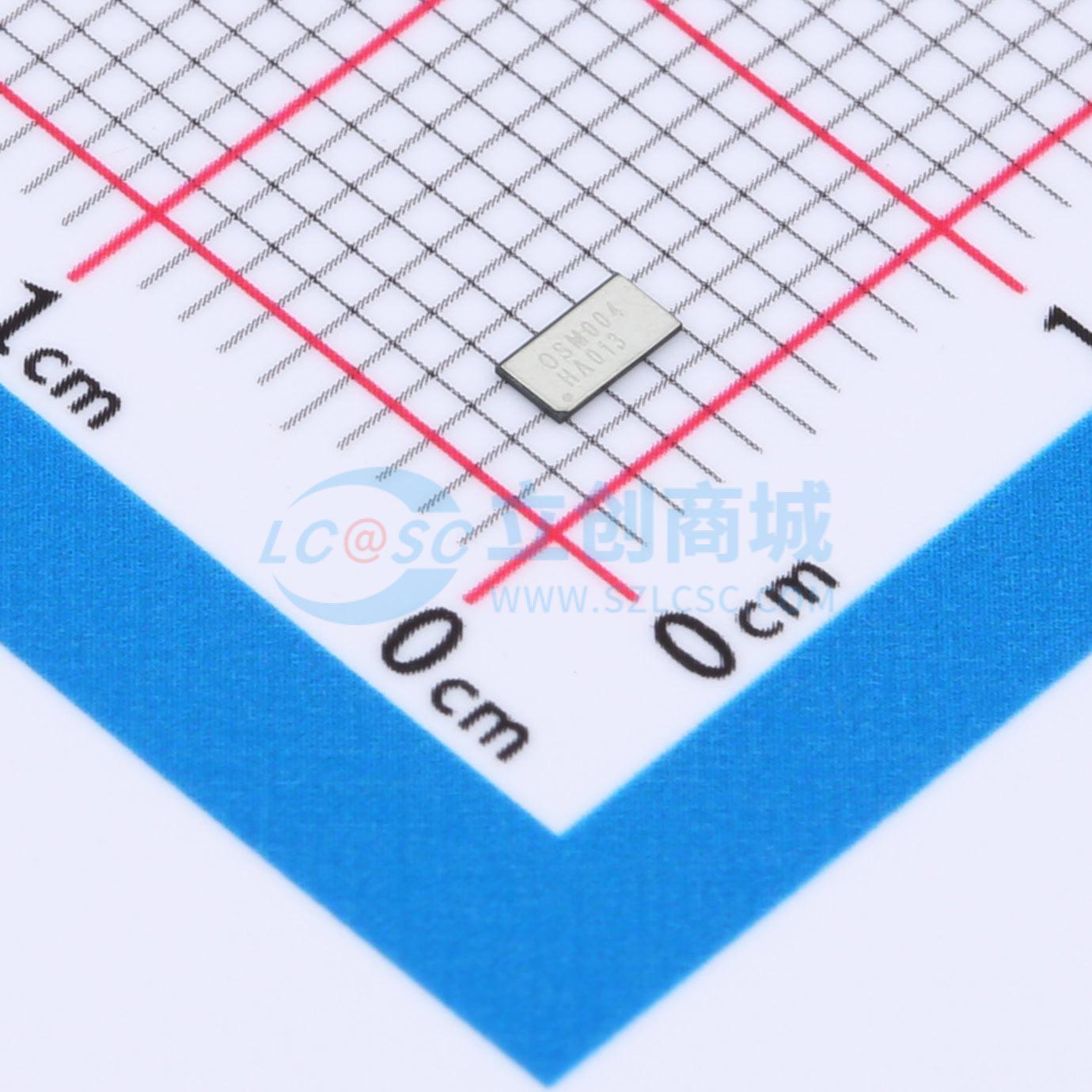

温馨提醒：图片仅供参考，商品以实物为准
OSM004
N沟道 耐压:12V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12V 15A N-MOS Rdson≤2.2mΩ@Vgs=4.5v
- 品牌名称
- orisilicon(矽源)
- 商品型号
- OSM004
- 商品编号
- C46034212
- 商品封装
- DFN-10(1.7x3.1)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 12V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 2.2mΩ@4.5V | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32nC | |
| 工作温度 | -40℃~+85℃ | |
| 配置 | 共漏 | |
| 类型 | N沟道 |
商品概述
是一款应用于锂电池二次保护的双N沟道MOSFET ，采用Trench 工艺实现，结合PLP 封装散热技术。在栅源电压4.5V 时可实现2.2mΩ 的源-源导通阻抗，极大的解决了手机快充电池的充放电问题。
商品特性
- 沟槽功率MOSFET 技术
- 低源-源道通电阻: RsS(ontype = 2.2mΩ@V05 = 4.5V 共漏极的±N+N 器件
- 内置ESD 保护：HBM2.0KV 正面散热片设计 尺寸:3.13mm X 1.65mm
应用领域
- 电子烟
- 蓝牙耳机
- GPS/北斗便携设备
- 手机
- 平板电脑
- 电动工具
- TYPE-C/QC 快充
- 大容量锂电池的备用电源
