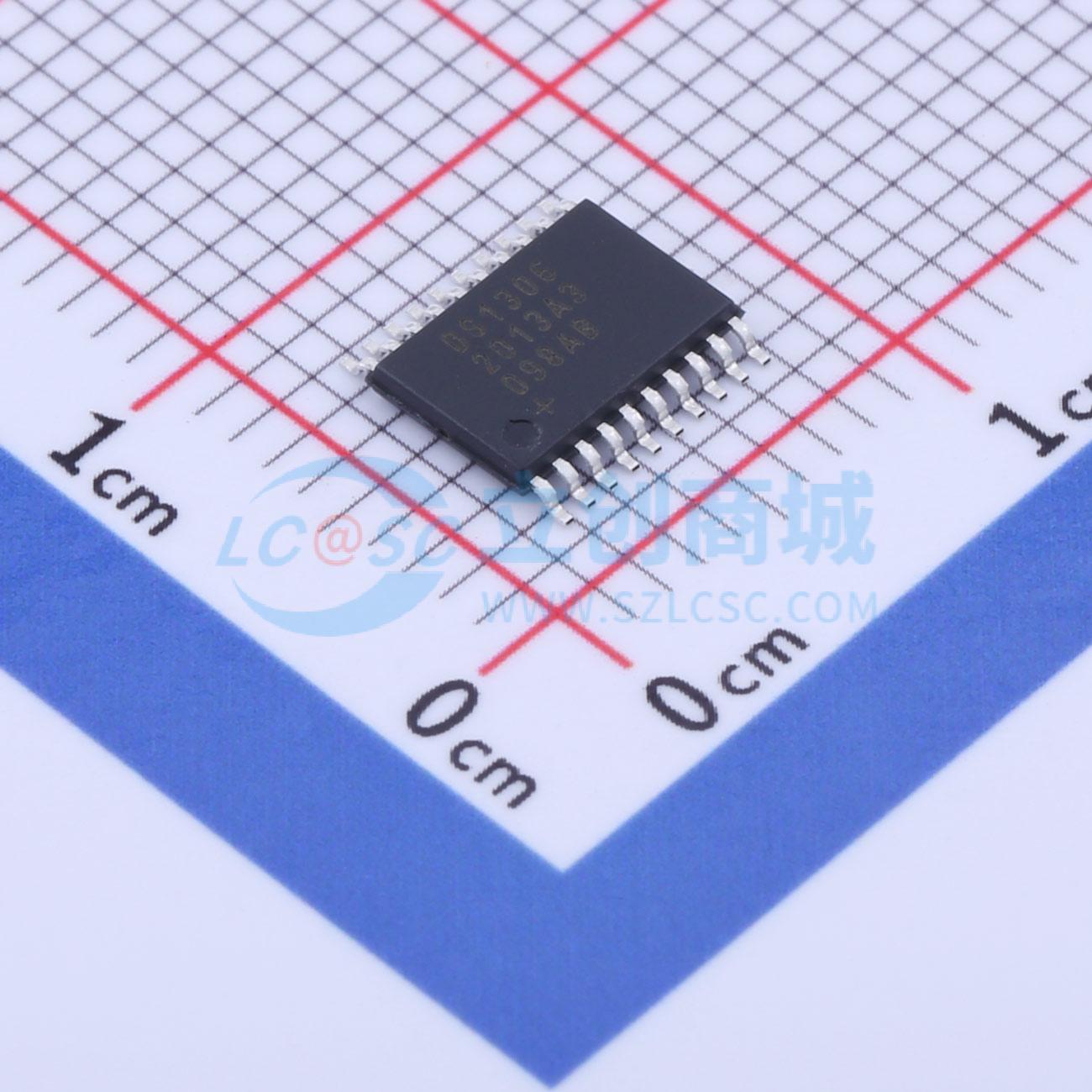

DS1306E+T&R

DS1306 串行报警实时时钟（RTC）提供一个完整的二进制编码十进制（BCD）时钟日历，可通过简单的串行接口访问。该时钟/日历提供秒、分、时、星期、日期、月份和年份信息。月份日期会自动调整少于 31 天的月份，包括闰年修正。时钟可在 24 小时或 12 小时格式下运行，并带有上午/下午指示。此外，还提供 96 字节的非易失性随机存取存储器（NV RAM）用于数据存储。 接口逻辑电源输入引脚（VCCIF）使 DS1306 能够将 SDO 和 32kHz 引脚驱动到与接口逻辑兼容的电平。这使得在混合电源系统中能够轻松连接 3V 逻辑。DS1306 提供双电源以及电池输入引脚。双电源支持可编程涓流充电电路，允许使用可充电能源（如超级电容或可充电电池）作为备用电源。VBAT 引脚允许设备由不可充电电池备份。DS1306 在 2.0V 至 5.5V 电压范围内可完全正常工作。 DS1306 提供两个可编程的时间报警功能。每个报警可以根据秒、分、时和星期的可编程组合产生中断。如果希望在报警条件中忽略某些字段，可以在一个或多个字段中设置“无关”状态。此外，还提供 1Hz 和 32kHz 的时钟输出。 DS1306 支持与 SPI 串行数据端口或标准三线接口直接连接。采用易于使用的地址和数据格式，数据传输可以一次传输 1 字节，也可以采用多字节突发模式。

• 全面管理所有计时功能
• 实时时钟（RTC）可对秒、分、时、日期、月份、星期和年份进行计数，并具有至 2100 年有效的闰年补偿功能
• 96 字节电池备份的非易失性随机存取存储器（NV RAM）用于数据存储
• 两个时间报警功能，可根据秒、分、时和星期的组合进行编程
• 1Hz 和 32.768kHz 时钟输出
• 与大多数微控制器的标准串行端口接口
• 支持摩托罗拉 SPI（串行外设接口）模式 1 和 3 或标准三线接口
• 支持在时钟/随机存取存储器（RAM）中进行连续地址读写的突发模式
• 多个电源引脚便于添加备份电池
• 双电源引脚用于主电源和备用电源
• 可选的涓流充电输出用于备用电源
• 工作电压范围为 2.0V 至 5.5V
• 可选工业温度范围：-40℃ 至 +85℃
• 支持广泛的应用场景
• 20 引脚 TSSOP 封装，节省所需空间
• 获得美国保险商实验室（UL）认证
