温馨提醒：图片仅供参考，商品以实物为准

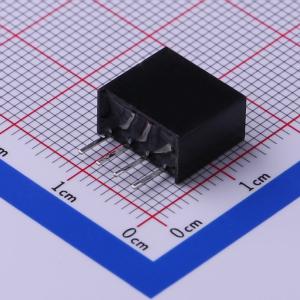

B1212S-1WR3
10.8V~13.2V 12V 84mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1W，恒压输入，隔离式非稳压单输出直流-直流电源模块。专为产生一组与输入电源隔离的电压的应用而设计。输入电源电压相对稳定（电压变化范围为±10% Vin）
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- B1212S-1WR3
- 商品编号
- C474031
- 商品封装
- SIP,11.5x6mm
- 包装方式
- 管装
- 商品毛重
- 1.969克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 84mA | |
| 最大容性负载 | 560uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 11.5mm | |
| 宽度 | 6mm | |
| 高度 | 10mm |
商品概述
1W，定电压输入，隔离非稳压单路输出，DC - DC模块电源。可持续短路保护RoHS。该系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 可持续短路保护，隔离电压1500VDC/min，3000VDC/1s，空载输入电流低至5mA
- 工作环境温度：-40°C~+85°C
- 效率高达88%
- 国际标准引脚方式
- 小型SIP封装
- 低纹波/噪声(20MHz带宽)：30mVp - p(typ)
- MTBF≥350万小时(3500000Hrs)
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
