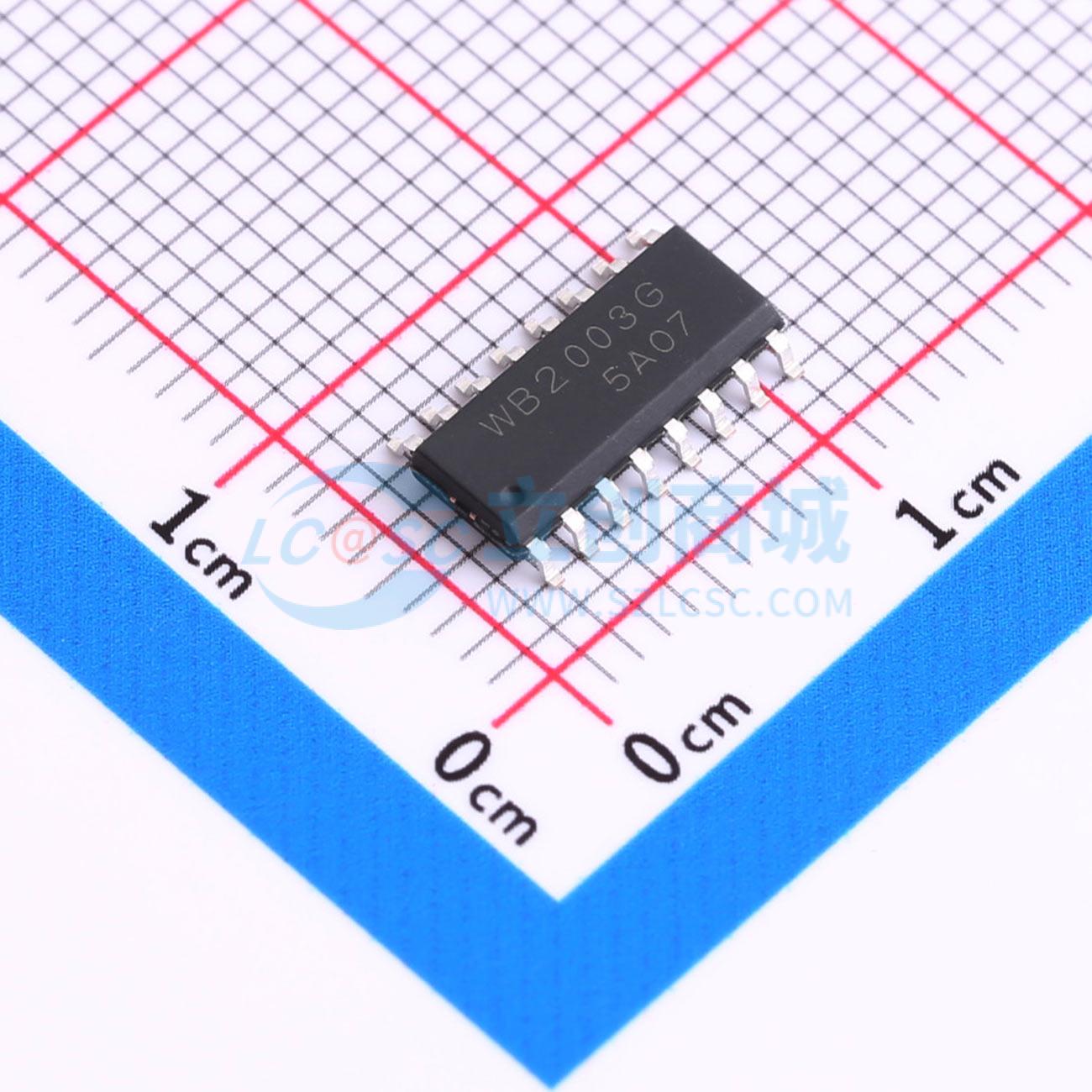

WB2003F
高压大电流达林顿晶体管阵列
- 描述
- WB2003是高压大电流达林顿晶体管阵列，每个阵列包含七对开路集电极共发射极对。每对对的额定电流为500mA。为驱动电感性负载，阵列中包含抑制二极管，输入和输出引脚位置相反，以简化电路板布局。这些设备能够驱动多种负载，包括电磁铁、继电器、直流电机、LED显示屏、白炽灯、热敏打印头以及大功率缓冲器。
- 品牌名称
- Waferbest(匠芯微)
- 商品型号
- WB2003F
- 商品编号
- C45986618
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.295321克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF |
