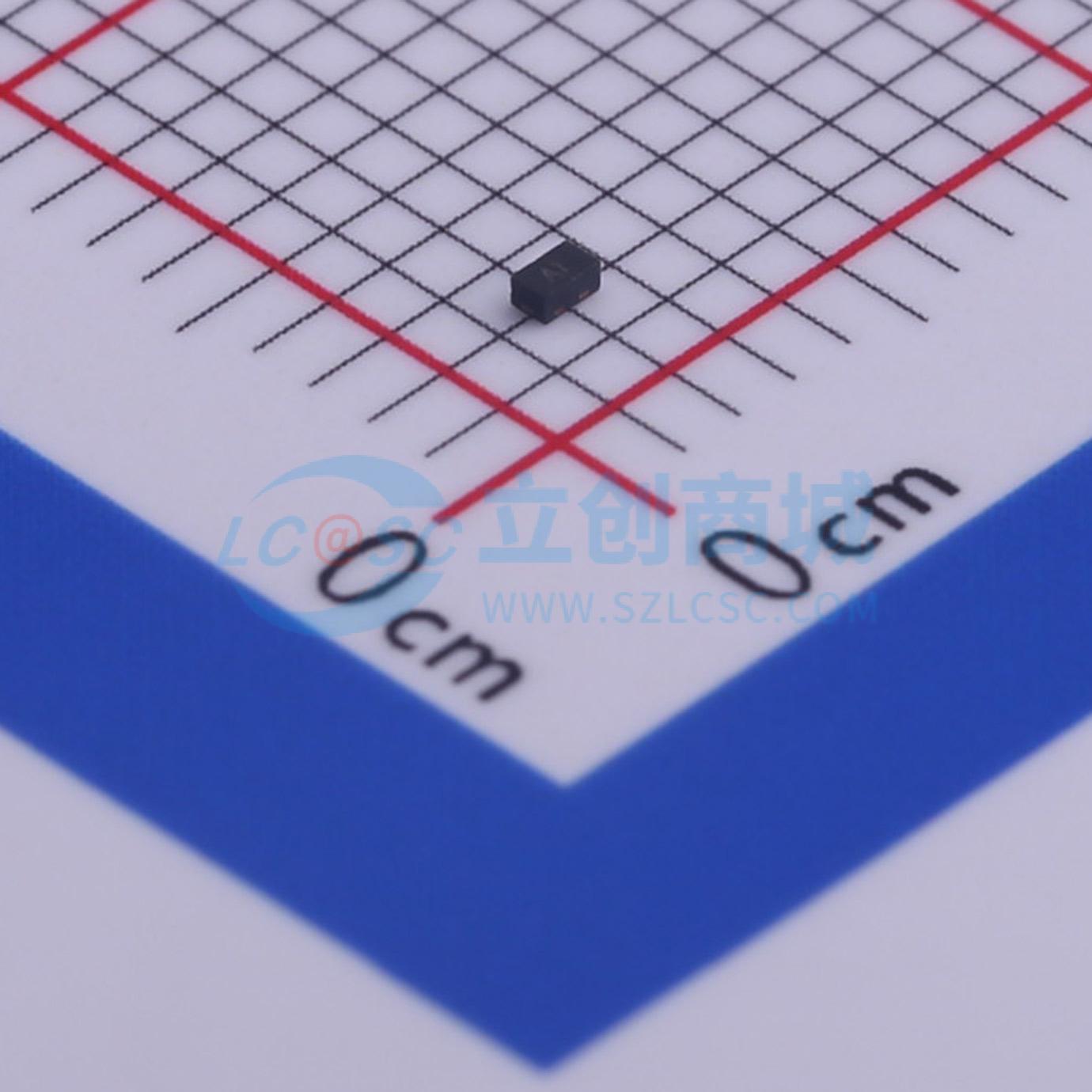

温馨提醒：图片仅供参考，商品以实物为准
UAD8C03L01
双向ESD 3V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UAD8C03L01包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全地承受高达IEC61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降。背对背配置在存在交流信号时可为数据线提供对称的ESD保护。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UAD8C03L01
- 商品编号
- C473843
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -50℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
UAD8C03L01包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全地承受高达IEC61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降。背对背配置在存在交流信号时可为数据线提供对称的ESD保护。
商品特性
- 符合IEC61000 - 4 - 2标准，15KV空气放电、8KV接触放电
- SOD882表面贴装封装
- 工作电压：3V
- 低漏电流
- 低工作电压和钳位电压
- 无铅/符合RoHS标准
- 可燃性等级UL 94V - 0
- 符合J - STD - 020标准的1级湿敏等级（MSL）
- 标记：A1
应用领域
- USB 3.0/USB 2.0
- MHL/MIPI/MDDI
- HDMI、视频端口、eSATA
- 机顶盒、游戏机
- 智能手机
- 外部存储设备
- 超级本、笔记本电脑
- 平板电脑、电子阅读器
