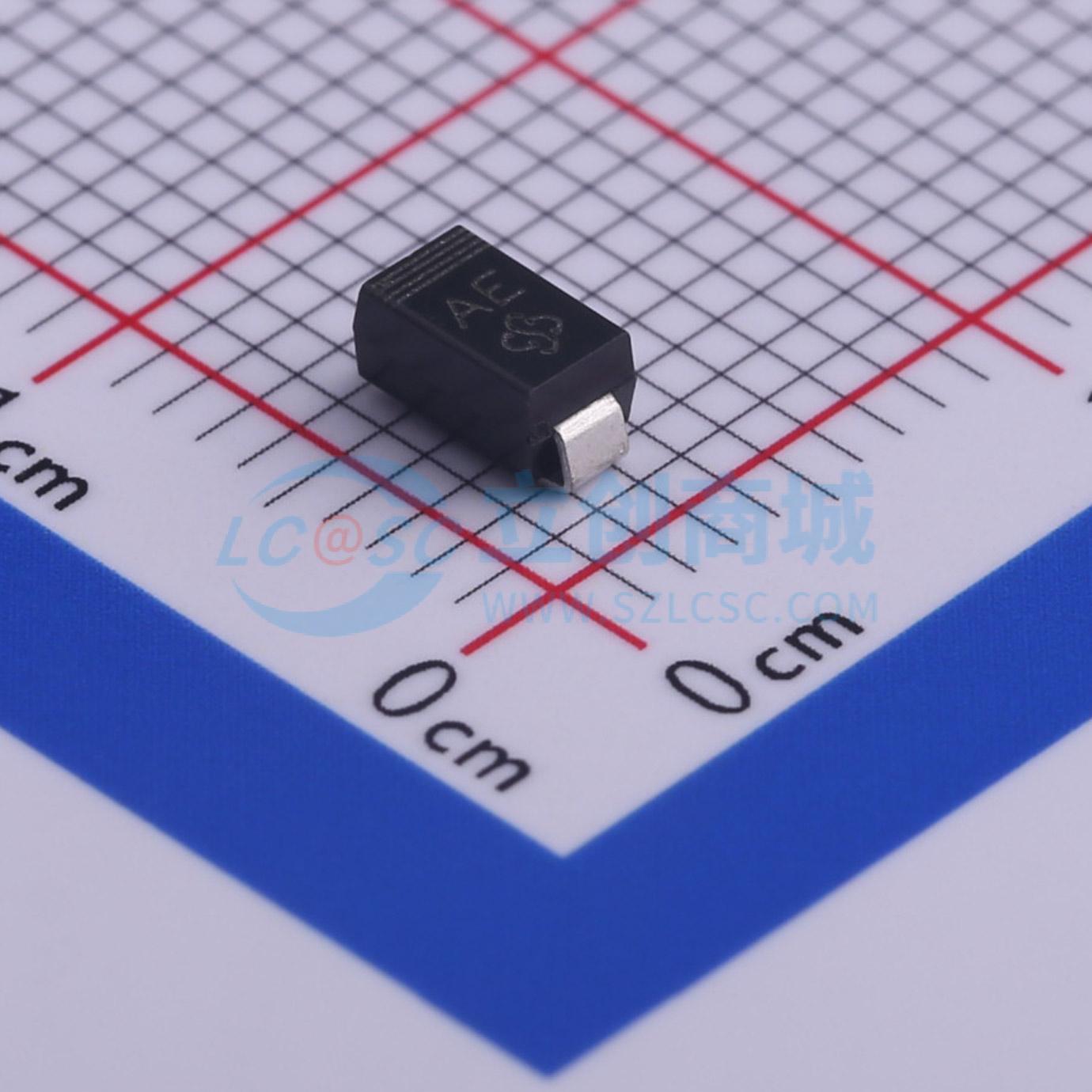

温馨提醒：图片仅供参考，商品以实物为准
SMAJ5.0A
单向TVS 5V截止 峰值脉冲电流：43.5A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：UL认证文件编号E-326243，适用于表面贴装应用。 薄型封装。 内置应力消除。 玻璃钝化结。 出色的钳位能力。 快速响应时间：通常从0伏到最小击穿电压小于1.0ps。 典型反向电流小于1uA（10V以上）。 保证260℃/10秒高温焊接（端子处）。 塑料材料符合UL 94V-0阻燃等级。 400瓦峰值脉冲功率能力（10/1000μs波形，78V以上为300w）
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SMAJ5.0A
- 商品编号
- C473803
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 43.5A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7V | |
| 反向电流(Ir) | 800uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 获UL认证，档案编号：E-326243
- 适用于表面贴装应用
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 出色的钳位能力
- 快速响应时间：从0伏到最小击穿电压（BV min）通常小于1.0ps
- 在10V以上时，典型反向电流（IR）小于1μA
- 保证高温焊接：引脚可承受260°C / 10秒的焊接温度
- 所用塑料材料符合美国保险商实验室（Underwriters Laboratory）的94V - 0阻燃等级
- 在10 / 1000μs波形下，具有400瓦的峰值脉冲功率能力（在78V以上为300W）
