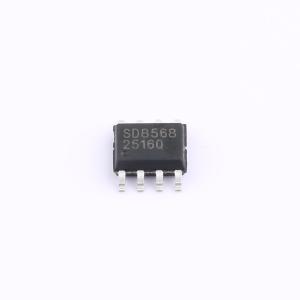

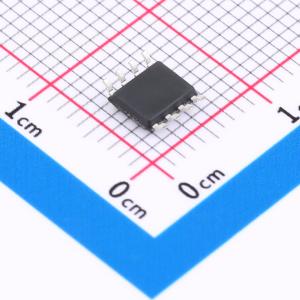

SD8568
内置晶振的实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8568 SOP8符合ROHS/REACH;内置晶振,低功耗;工作电压:1.5V~5.5V;计时电压:1.0V~5.5V ;工作温度:-40℃~+105℃;25℃<±5ppm;内置单路定时/报警中断输出,报警中断时间最长可设置为一周。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8568
- 商品编号
- C45875696
- 商品封装
- SOP-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 0.4uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | ESD/过压保护;倒数计时器;告警功能;周期性中断输出;可编程时钟输出 |
商品概述
SD8568是一款内置晶振、具备高精度的实时时钟芯片。该芯片通过标准IIC接口与CPU通信,支持通过四位地址寻址来读写其内部16字节的寄存器数据,这些寄存器包括时间寄存器、报警寄存器和控制寄存器等。它内置单路定时/报警中断输出,报警中断时间最长可设置为一周,并提供一个独立的频率脉冲输出引脚。
商品特性
- 低功耗:典型值为0.4μA(VDD = 3.0V,Ta = 25℃)。
- 工作电压:1.5V ~ 5.5V;计时电压:1.0V ~ 5.5V;工作温度:-40℃ ~ +105℃。
- 标准IIC总线接口,最高速度400KHz(4.5V ~ 5.5V)。
- 年、月、日、星期、时、分、秒采用BCD码输入/输出,并可通过独立地址访问各时间寄存器。
- 具备闰年自动调整功能(2000年 ~ 2099年);带有世纪位标识;采用24小时制式。
- 内置星期、时、分、秒共4字节的报警数据寄存器,每个寄存器的最高位为报警允许位。
- 三种中断均可选择从INT引脚输出,并具有两个中断标志位。
- 内置晶振,常温高精度:25℃时精度优于±5ppm(出厂精度)。
- 内置星期、日、时、分共4字节的报警数据寄存器,每个寄存器的最高位为报警允许位;报警中断功能时间范围最长可设至一个月,星期、日、时、分报警共有16种组合方式。
- 周期性频率中断输出引脚FREQ:可输出32768Hz、1024Hz、64Hz、1Hz共四种方波脉冲。
- 自动重置的8位倒计时定时器,可选的4种时钟源(4096Hz、64Hz、1Hz、1/60Hz)。
- 内置IIC总线0.5秒自动复位功能(从Start命令开始计时),保证时钟数据的有效性及可靠性,避免IIC总线挂死问题。
- 内置时钟数据写保护功能,避免对数据的误写操作,可更好地保护时钟数据。
- 内置上电复位电路,具备上电和停振标志位OSF。
- 内置电源稳压,内部计时电压可低至1.0V。
- 芯片引脚抗静电(ESD)能力大于4KV。
- 芯片在评估板上可通过4KV的群脉冲(EFT)干扰测试。
- 采用CMOS工艺。
- 封装形式:SOP8(150mil)。
