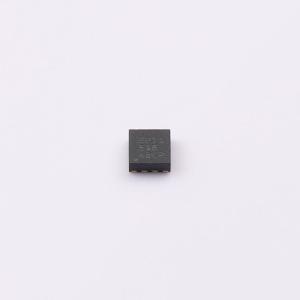

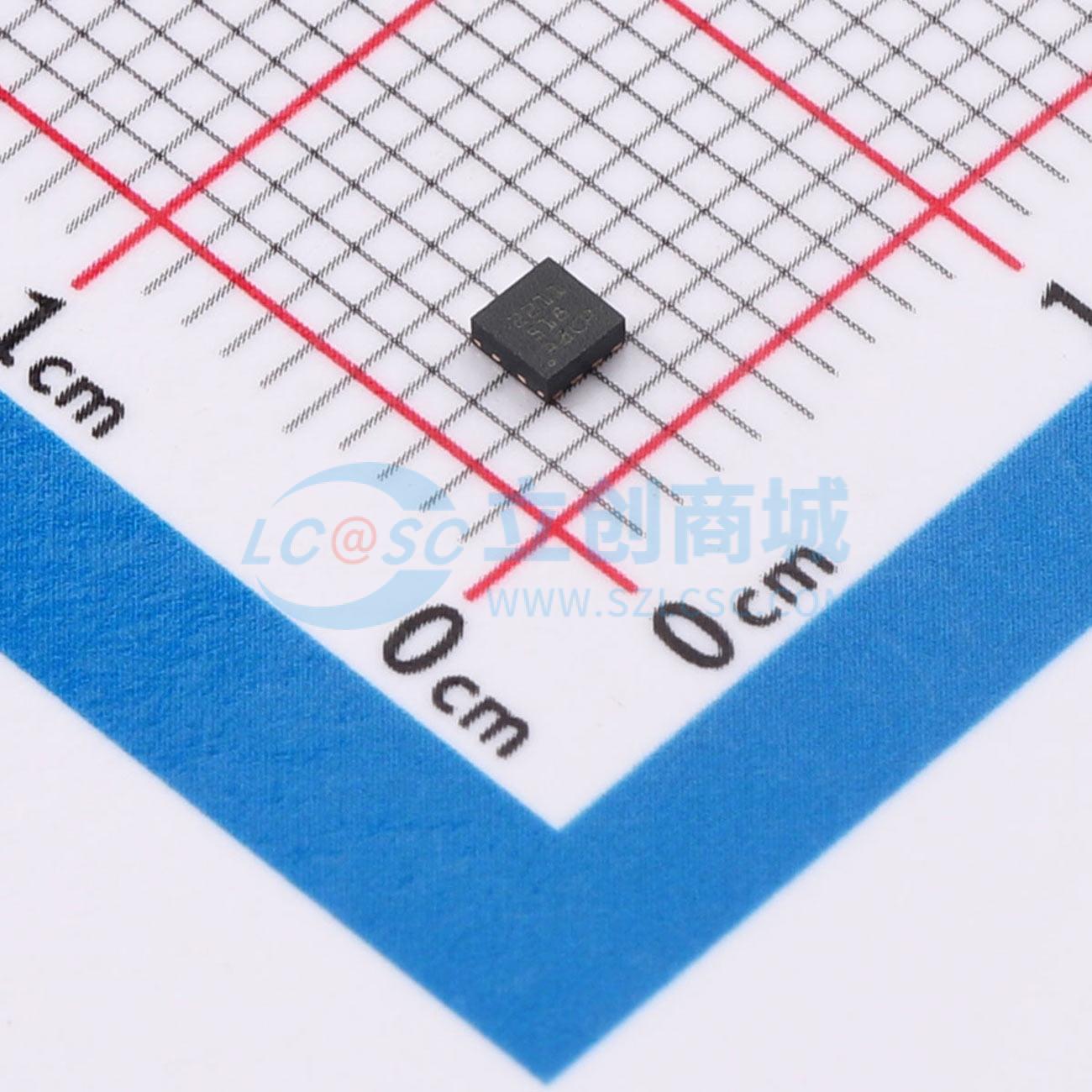

TPS922051D1DSGR
TPS922051D1DSGR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是具有4.5V至65V宽输入范围的1A/2A非同步升压或降压/升压LED驱动器。通过集成低侧NMOS开关，该器件能够以高功率密度和高效率驱动LED。支持常见的阳极阳极连接和单层PCB设计，开关频率设置为400kHz或1MHz。通过DIM输入引脚支持PWM调光，利用简单的高低电平信号进行配置；还支持模拟调光，使用模拟信号进行配置。采用自适应关断时间电流模式控制，结合智能且精确的采样技术，可实现快速的PWM调光，并达到高调光比。还提供多种系统保护，包括LED开路和短路保护、开关FET开路和短路保护、检测电阻开路和短路、热关断保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS922051D1DSGR
- 商品编号
- C45632617
- 商品封装
- WSON-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~63V | |
| 开关频率 | 400kHz | |
| 输出电流 | 2A | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
