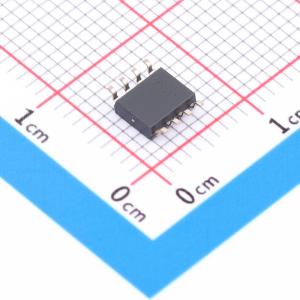

温馨提醒：图片仅供参考，商品以实物为准
THVD2429DR
THVD2429DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- THVD2429DR
- 商品编号
- C45560265
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
参数完善中
商品概述
THVD24x9器件是集成浪涌保护的半双工RS-485收发器。浪涌保护通过在标准8引脚SOIC (D)封装以及小型10引脚VSON封装中集成瞬态电压抑制器(TVS)二极管实现。该特性通过提升对耦合到数据电缆的噪声瞬变的抗扰度增强可靠性，无需额外的外部保护组件。标准引脚输出SOIC封装的THVD24x9器件采用单路3.3V或5V电源供电。此外，10引脚VSON封装的THVD24x9器件支持额外的VIO电源，可在低至1.65V的电源水平下驱动IO。该系列器件具备宽共模电压范围，适用于长电缆布线的多点应用。
商品特性
- 满足或超过TIA/EIA-485A标准要求
- 供电电压范围3V至5.5V
- 业内最小的集成浪涌RS-485器件，gm²封装
- VIO支持范围为1.65V至VCC电源电平
- 具备总线I/O保护
- ±3kV/42Ω IEC 61000-4-5 1.2/50μs浪涌保护（SOIC封装）
- ±1.5kV/42Ω IEC 61000-4-5 1.2/50μs浪涌保护（VSON封装）
- ±8kV IEC 61000-4-2接触放电保护
- ±4kV IEC 61000-4-4电快速瞬变保护
- ±15kV HBM ESD保护
- ±42V直流总线故障保护
- 提供两种速率等级:THVD2419为250kbps，THVD2429为20Mbps
- 扩展环境温度范围:-40℃至125℃
- 扩展工作共模范围:±25V
- 大接收器迟滞，可抑制噪声
- 关断模式功耗小于5µA
- 上电和下电无毛刺，具备热插拔能力
- 开路、短路和空闲总线故障保护
- 1/8单位负载，最多支持256个总线节点
- 采用工业标准8引脚SOIC封装，具备直插兼容性
- 小型集成浪涌RS-485器件，采用3mm×3mm无引线VSON封装
应用领域
- 无线基础设施
- 工厂自动化
- 电机驱动
- 楼宇自动化
- HVAC
- 电网基础设施
