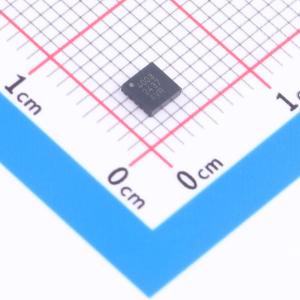

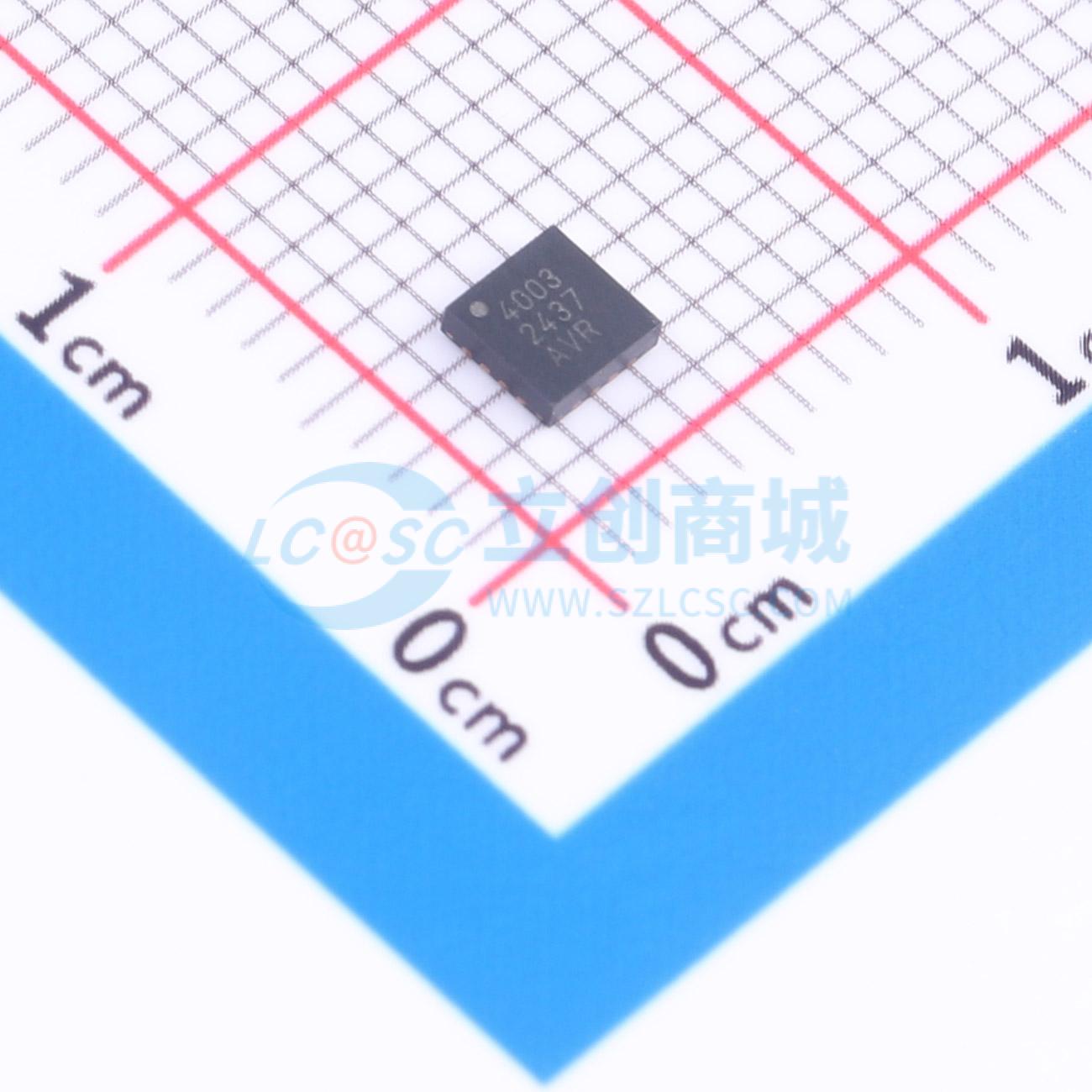

UCS4003-E/8N
UCS4003-E/8N
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- UCS4003-E/8N
- 商品编号
- C45510951
- 商品封装
- VQFN-16(3x3)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护 |
商品概述
UCS4003是一款用于配置通道（CC）以及D+、D-（数据线）的USB Type-C电力传输端口保护器。CC、D+、D-和SG_SENS（接地短路）具备ESD保护功能，符合IEC 61000 - 4 - 2和ISO 10605标准。UCS4003为CC、D+和D-提供电池短路保护，也为充电端口提供电池接地短路保护。此外，它可配置为在发生任何故障时，或除D+/D-或CC过压之外的任何故障时发出FAULT#信号。UCS4003实现了VDD欠压锁定保护，还拥有一个热关断电路，当结温超过限制时，该电路会关闭端口保护设备。UCS4003是一个直通设备，对应用程序透明，不会影响USB数据线的信号完整性或预期的USB应用功能，包括电力传输。
商品特性
- AEC - Q100汽车级认证，详见产品识别系统
- D+、D-和CC（24V直流）电池短路保护
- 充电端口电池接地短路保护
- FAULT#信号断言可配置
- D+、D-、CC和SG_SENS符合IEC 61000 - 4 - 2和ISO 10605的ESD保护
- 过温保护（热关断）
- 温度范围：-40°C ~ +125°C
- 支持电力传输协议
应用领域
- USB Type-C电力传输
- 消费、工业和汽车保护
