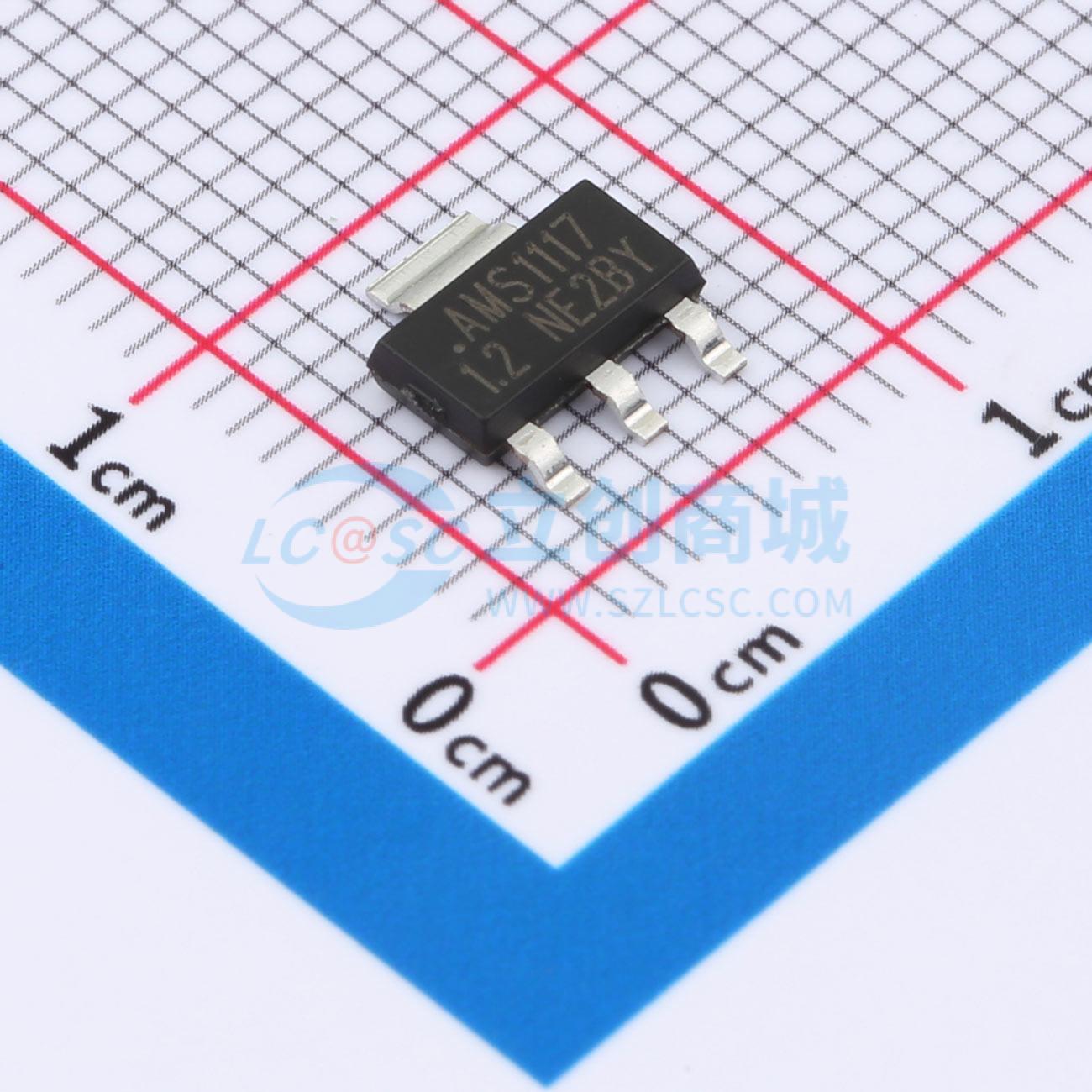

温馨提醒：图片仅供参考，商品以实物为准

AMS1117-1.2-CN

1.2V 1.2A 15V

描述: 广泛应用于各种消费电子、通信设备、工控系统、嵌入式系统、以及移动设备中，为微处理器、无线模块、存储器等提供稳定的电源供应
品牌名称: ChipNobo(无边界)
商品型号: AMS1117-1.2-CN
商品编号: C45369267
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.22772克(g)

商品参数

商品概述

AMS1117 系列是一款低压差三端稳压器，在800mA负载电流下压差为1.3V。其待机电流仅为2mA，优于竞争对手的5mA。除固定输出电压版本（1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，还提供可调版本，仅需两个外部电阻即可提供1.25V至12V的输出电压。该系列具备热关断功能，确保芯片和电源系统的稳定性，并采用修调技术保证输出电压精度在2%以内。其他精度等级（如1%）可按需定制。AMS1117系列采用SOT-223功率封装。

商品特性

最大输出电流为1.2A
工作输入电压范围：最大15V
线性调整率：0.03%/V（典型值）
待机电流：2mA（典型值）
负载调整率：0.2%/A（典型值）
环境温度：-20℃ ~ 85℃

应用领域

计算机主板和显卡的电源管理
LCD显示器和LCD电视
DVD解码板
ADSL调制解调器
开关电源的后级稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	15V
	输出电压	1.2V
	输出电流	1.2A
	电源纹波抑制比(PSRR)	-
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	-
	功能特性	热关断
	工作温度	-20℃~+85℃
	输出类型	固定
	输出通道数	-
