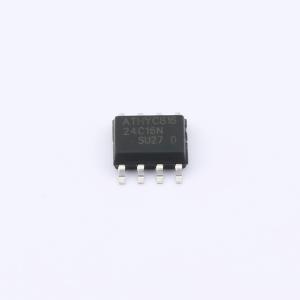

温馨提醒：图片仅供参考，商品以实物为准
AT24C16C-SSHM-T-CN
串行EEPROM，支持I2C双向数据传输协议，具有硬件数据保护功能。
- 描述
- 串行EEPROM，支持I2C双向数据传输协议，具有硬件数据保护功能。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- AT24C16C-SSHM-T-CN
- 商品编号
- C45369187
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 3ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 200万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；软件写保护功能；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 0.5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 500ns |
商品概述
AT24C16C-SSHM-T-CN是一款容量为16Kbit、兼容I²C总线的串行EEPROM器件。该器件设计工作电压范围为1.7V至5.5V，最高传输速率达1MHz，工作温度范围为-40℃至+105℃。器件集成了一个写保护引脚，用于对整个存储器阵列进行硬件写保护。器件还提供软件写保护功能，供用户对整个存储器阵列进行写保护。存储器阵列组织为128页，每页16字节，总计2048×8位。器件提供一个额外的16字节识别页，供用户存储敏感的应用参数。该页在数据写入后，可被永久锁定为只读模式。器件还提供一个独立的存储器块（处于只读模式），内含一个出厂预编程的128位ID，可通过发送特定读命令进行访问。AT24C16C-SSHM-T-CN采用无铅绿色封装：SOP。
商品特性
- 低工作电流
- 工作电压范围：1.7V至5.5V
- 兼容2线串行接口I²C
- 兼容400kHz和高速1MHz传输速率
- 字节和页写模式（最多16字节）——允许部分页写
- 自定时写周期（最长3ms）
- 额外的16字节可锁定写页面和128位ID
- 对整个存储器阵列进行硬件和软件写保护
- 施密特触发、滤波输入，用于抑制噪声
- 高可靠性
- 耐久性：2,000,000次写循环
- 数据保存期：200年
- ESD保护（人体模型）：4000V
- 写电流：0.5mA（最大值）
- 读电流：0.5mA（最大值）
- 待机电流：1μA（最大值）
- 工作温度范围：-40℃至+105℃
- 绿色封装选项（符合RoHS标准，无铅/无卤）——SOP
