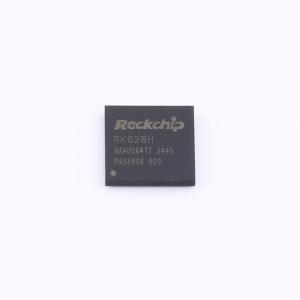

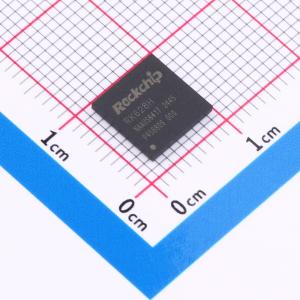

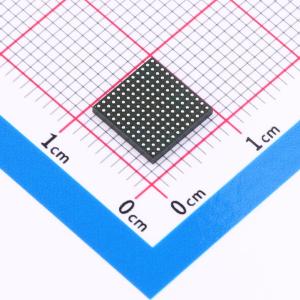

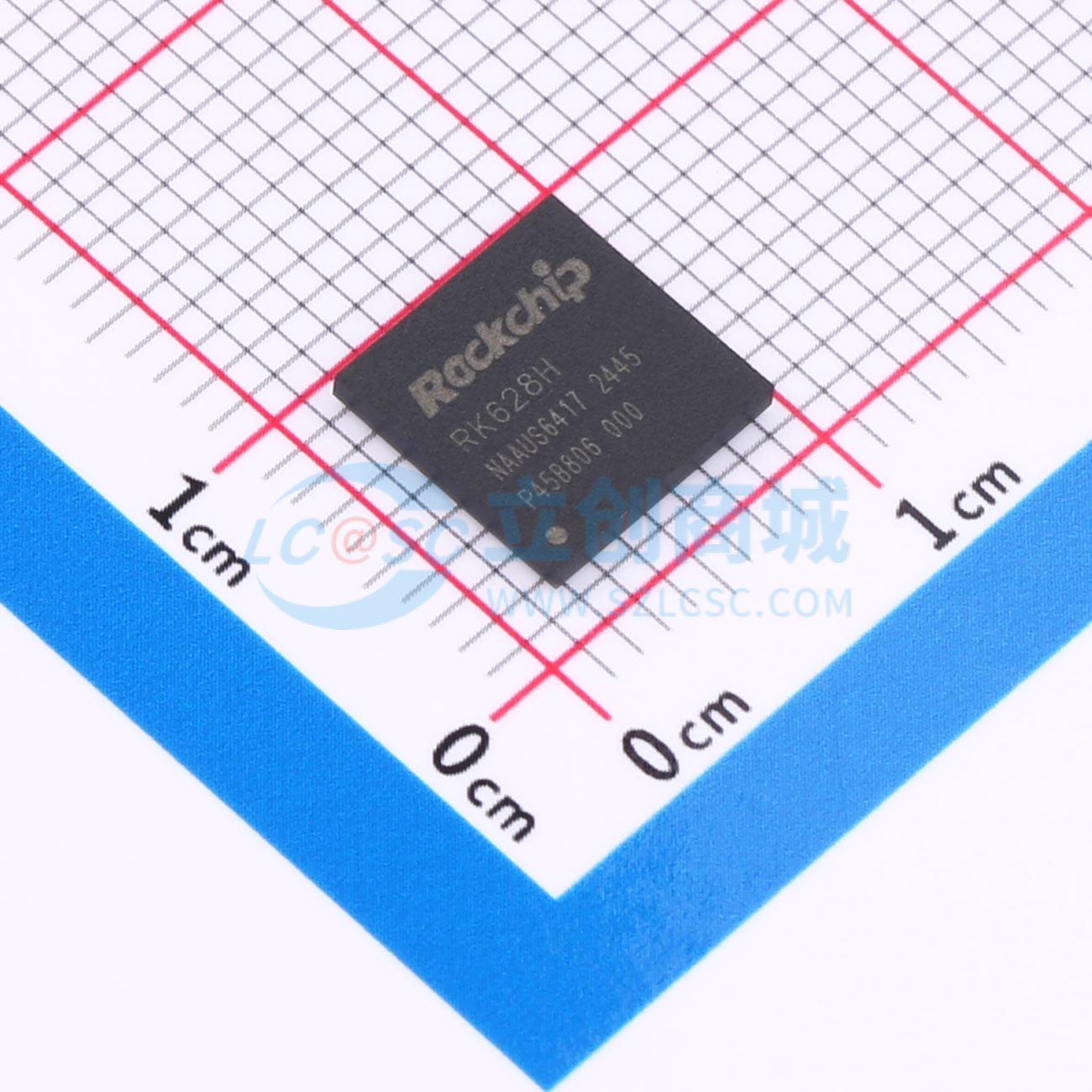

RK628H
高集成接口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高集成度的接口芯片，支持以HDMI/并行RGB/BT.1120作为输入，双MIPI/双LVDS/并行RGB/BT.1120作为输出，内部带有缩放器。主要应用场景是为原始应用处理器（如RK3288/RK3399/RK3588）扩展显示输出端口，或提供HDMI输入接口。
- 品牌名称
- Rockchip(瑞芯微)
- 商品型号
- RK628H
- 商品编号
- C45369093
- 商品封装
- FBGA-144L(8x8)
- 包装方式
- 托盘
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 桥接器/转换器 | |
| 数据接口 | UART；I2C；I2S |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 990mV~1.21V；1.71V~1.89V；3.135V~3.465V | |
| 功能特性 | 可编程分辨率；内置锁相环 |
商品概述
RK628H是一款高集成度接口芯片，支持HDMI、并行RGB或BT.1120作为输入，并支持双MIPI、双LVDS、并行RGB或BT.1120作为输出，内部集成缩放器。其主要应用场景是为RK3288、RK3399、RK3588等原始应用处理器扩展显示输出端口，或提供HDMI输入接口。
商品特性
- 视频输入接口：HDMI接收接口符合HDMI 1.4/2.0标准，支持HDCP 1.4，支持每分量8/10位视频格式，支持rgb888、yuv444、yuv422、yuv420，最大分辨率4096x2160@60fps，数据速率最高600MHz，PHY每通道比特率6Gbps，支持3.3/5V DDC总线I2C主接口，支持EDID和CEC功能，支持DVI。
- 并行输入接口：最大分辨率1080p@60fps，支持16位BT.1120输入，支持24位并行RGB输入。
- 视频输出接口：HDMI发送接口支持包括480p、720p、1080p在内的所有DTV分辨率，数据速率25MHz至148.5MHz，TMDS发送驱动器具有可编程输出摆幅、电阻值和预加重，支持3.3/5V DDC总线I2C主接口，HDMI发送控制器也支持EDID和CEC功能。
- MIPI发送接口：DSI符合MIPI DPHY V1.2标准，支持将DPI接口颜色编码映射到24位接口，每通道最多4个D-PHY数据通道，数据速率最高1.3Gbps，支持双通道DSI；CSI符合MIPI DPHY V1.2标准，支持YUV422格式，最多4个D-PHY数据通道，数据速率最高1.3Gbps，支持双通道CSI。
- LVDS发送接口：符合TIA/EIA-644-A LVDS标准，数据速率最高1Gbps，支持8位格式-1、格式-2、格式-3显示模式及6位显示模式，支持双通道LVDS。
- 并行视频输出接口：最大分辨率1080p@60fps，支持16位BT.1120输出，支持24位并行RGB输出。
- 发送/接收适配器：支持HDMI发送与接收之间的HDP信号交互，支持HDMI发送CEC功能，支持内部可读写HDMI接收HDCP1.4密钥存储器，支持HDMI接收/发送，支持片上可读写EDID存储器。
- 后处理：支持色彩空间转换，包括RGB转YUV、YUV转RGB、YUV转VYU及色彩空间转换矩阵。
- 显示接口：并行显示接口支持30位（RGB/YUV），支持异步输出像素时钟（需要PLL），支持灵活的显示时序设置，支持可配置的边框黑区。
- 下缩放：最大输入分辨率4096x2160，支持任意非整数缩放比例，支持双线性和平均两种模式，双线性缩放最大比例为1/4。
