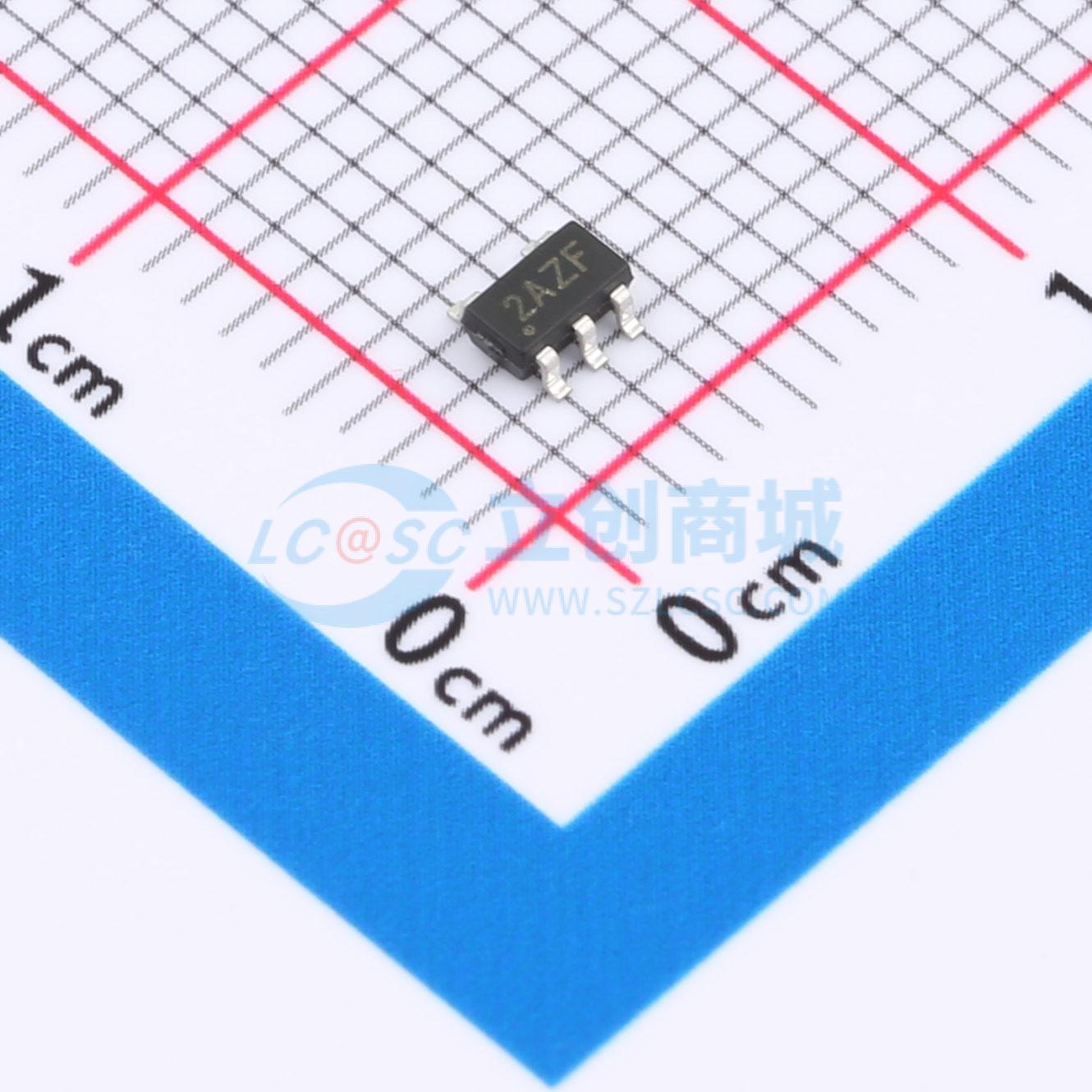

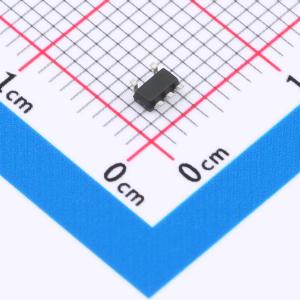

温馨提醒：图片仅供参考，商品以实物为准
MSTPS7A2033PDBVR
3.3V 400mA 10V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款线性稳压器芯片，静态电流典型值较低，有助于降低整个系统的功耗，别适用于电池供电的应用场景，可延长电池的使用时间，被广泛用于手机、平板电脑、数码相机、便携式音频播放器，医疗设备等领域
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSTPS7A2033PDBVR
- 商品编号
- C45367201
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | - | |
| 工作电压 | 10V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 76dB@(1kHz) | |
| 压差 | 75mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 70uVrms | |
| 功能特性 | 短路保护；使能控制；过流保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | - | |
| 输出通道数 | 1 |
商品概述
MSTPS7A20XXPDBVR系列是一款高精度、低压差、低静态电流的三端降压稳压器。其输入电压范围达10V，能在极小的压差条件下提供大电流输出能力，并具有良好的调节率。该器件可提供高达400mA的输出电流，是一款高电源抑制比线性稳压器。使能引脚EN可控制芯片进入待机模式，从而大幅降低静态电流消耗，特别适用于对电池续航时间有严格要求的应用。该器件通过限流功能防止短路事件，并通过热关断保护防止过热，广泛应用于音频、视频和通信设备。
商品特性
- 最大输出电流 400mA
- 低压差 75mV @ 50mA，VOUT = 3.3V
- 低温漂系数
- 耐压 10V
- 静态电流 2.0μA @ 6V
- 输出电压精度：±2%
- 输出短路保护
- 输出电流限制
- 高电源抑制比 76dB @ 1kHz
- 低输出噪声：70μVRMS @ 10~100KHz
应用领域
- 电池供电设备
- 通信设备
- 音频/视频设备
- 智能电池包
- 电动车和混合动力车电池管理系统
