温馨提醒：图片仅供参考，商品以实物为准

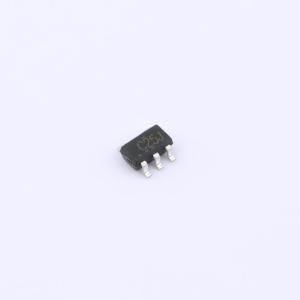

SN74LVC1G125DBVR-MS
总线缓冲门，单线路驱动器，3态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G125DBVR-MS是一款单向总线缓冲器，这款芯片因其高效能、低功耗和小尺寸的特点，在众多电子设备中得到了广泛应用,如：数据总线缓冲、通信接口、工业控制、消费电子产品
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SN74LVC1G125DBVR-MS
- 商品编号
- C45360153
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | - | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
该总线缓冲门的工作电压范围为1.65V至5.5V。该器件是一款具有3态输出的单线路驱动器。当输出使能输入为高电平时，输出被禁用。该器件完全支持使用Ioff的部分断电应用。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。
商品特性
- 3态输出
- 宽电源电压范围，从1.65V至5.5V
- 输入可接受高达5.5V的电压
- 在3.3V下最大传播延迟为4.7纳秒
- 在3.3V下提供±24毫安的输出驱动能力
- Ioff特性支持部分断电模式
应用领域
- 有线电视调制解调器终端系统
- 视频通信系统
- 高速数据采集与生成
- 电机控制
- 电力线通信调制解调器
