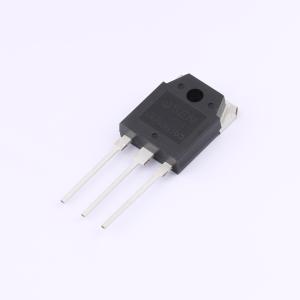

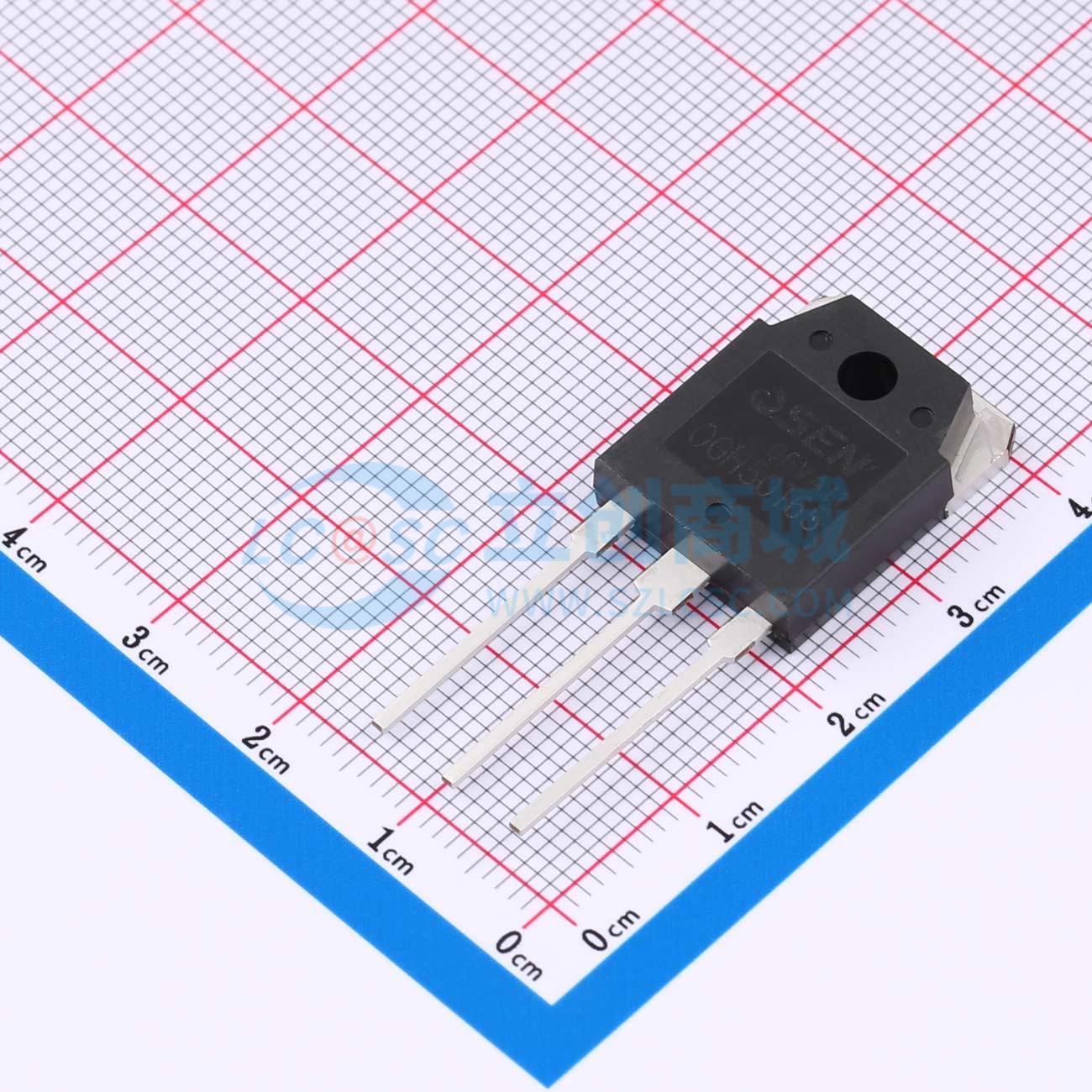

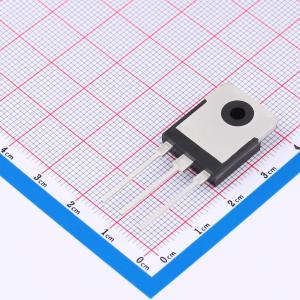

OGH50T65
高品质IGBT 电流50A 耐压650V 饱和压降:2.2V
- 描述
- 高品质IGBT 电流50A 耐压650V 饱和压降:2.2V
- 品牌名称
- OSEN(欧芯)
- 商品型号
- OGH50T65
- 商品编号
- C45359865
- 商品封装
- TO-3PNB
- 包装方式
- 管装
- 商品毛重
- 7.081111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | - | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | 5uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 145nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.53nF | |
| 输出电容(Coes) | 90pF | |
| 反向传输电容(Cres) | 41pF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 125ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 50ns | |
| 工作温度 | - |
商品特性
- 饱和压降低，开关速度快
- 易于并联使用
- 高可靠性及热稳定性
- 内置快恢复二极管
应用领域
- 变频器
- UPS
- 逆变焊机
