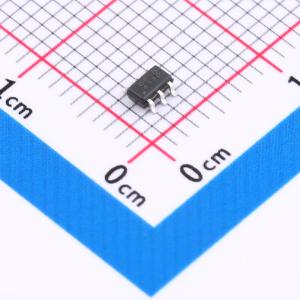

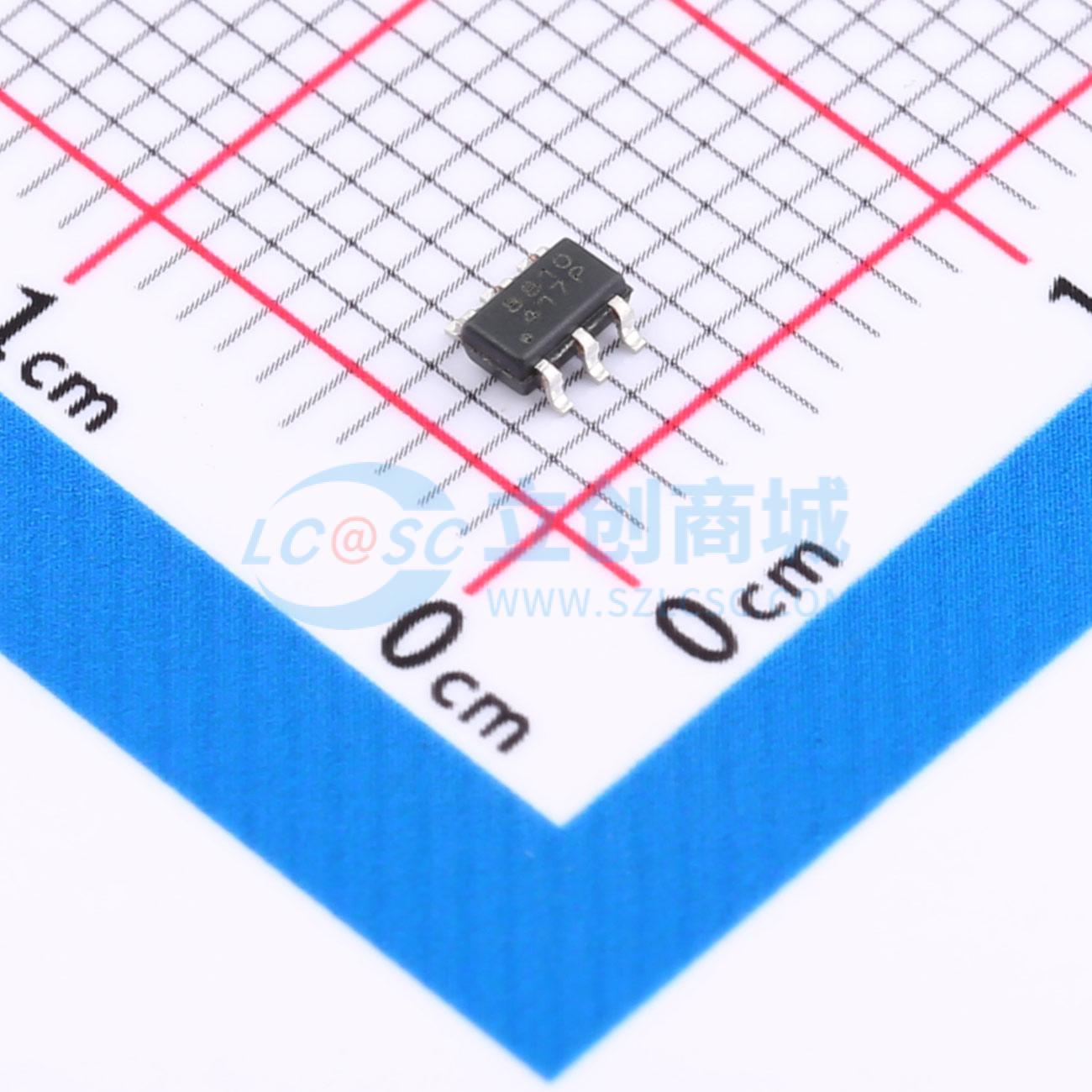

温馨提醒：图片仅供参考，商品以实物为准
SSP8810M6R
低压直流马达驱动芯片
- 描述
- 低压直流马达驱动芯片 SSP8810 是专门为低电压工作系统而设计的低压直流马达驱动芯片。集成了4 个低电阻MOS 和正转，反转，刹车和停止功能。SSP8810 内置温度保护功能，当发生输出短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度急剧升高，当芯片温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流。
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP8810M6R
- 商品编号
- C45359457
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 1A | |
| 工作电压 | 2V~6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 370mΩ；340mΩ；470mΩ；240mΩ；390mΩ；490mΩ；220mΩ；320mΩ | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
SSP8810 是专门为低电压工作系统而设计的低压直流马达驱动芯片。集成了4 个低电阻MOS 和正转，反转，刹车和停止功能。SSP8810 内置温度保护功能，当发生输出短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度急剧升高，当芯片温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流。
商品特性
- 工作电压范围：2.0 - 6.8V
- 低工作电流(typ. 38μA(@3.6V))
- 低待机电流(typ. 0.1μA)
- 持续工作电流1.0A
- 集成迟滞效应的热保护功能
- 封装DFN8（2x2），SOP8，SOT23-6
应用领域
- 消费类产品
- 水气表计类产品
- 玩具
- 电动牙刷
