MT7976CN/B

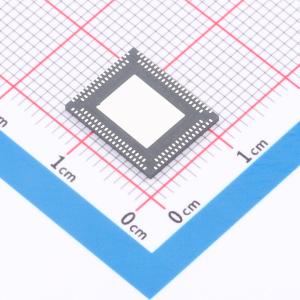

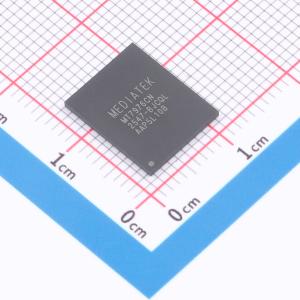

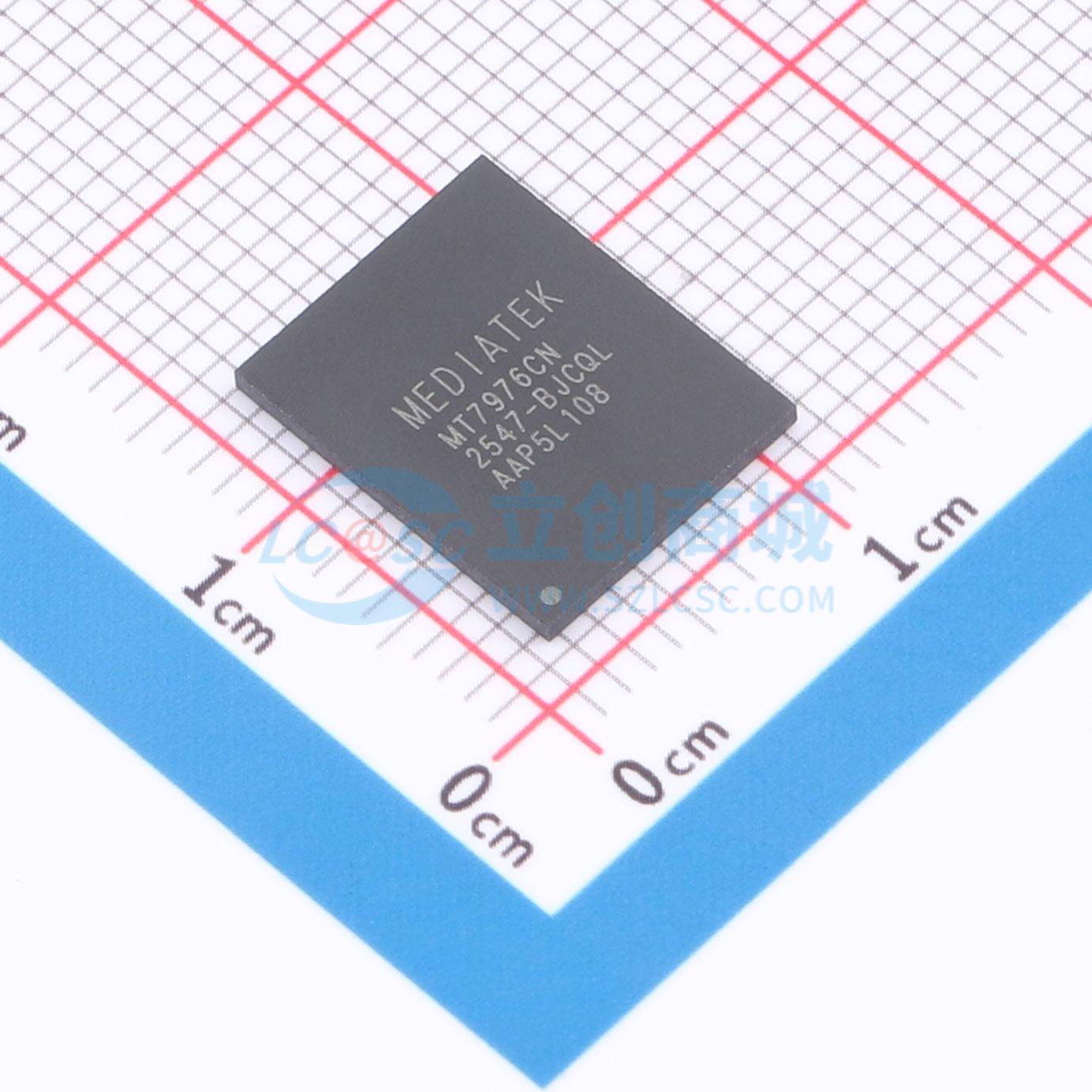

MT7976CN是一款IEEE WiFi 6 MIMO射频芯片，采用DRQFN封装，包含2.4 GHz Wi-Fi收发器前端和5 GHz Wi-Fi收发器前端。顶层控制逻辑可独立控制每个子系统，每个子系统都有专用的LDO。提供了一个热传感器和一个低速ADC（模拟-to-数字转换器）来监测MT7976CN的温度变化。MT7976CN有其专用的晶体振荡器（XO）电路，此外，XO电路为平台中的其他芯片提供外部时钟源。收发器前端位于MT7976CN上，而ADC/DAC（模拟-to-数字转换器/数字-to-模拟转换器）位于配套调制解调器芯片中。接口驱动器/接收器缓冲器设计用于驱动PCB走线负载。

• MT7976CN是一款IEEE WiFi 6 MIMO射频芯片，采用DRQFN封装，包含2.4 GHz Wi-Fi收发器前端和5 GHz Wi-Fi收发器前端。
• 双频段（2.4GHz和5GHz）MIMO 802.11 a/b/g/n/ac/ax射频，20/40/80/160MHz带宽。
• MIMO配置：3x3 MIMO A频段 + 2x2 MIMO G频段。
• 集成2.4GHz/5GHz功率放大器（PA）、低噪声放大器（LNA）和收发开关（TRSW）。
• 集成功率检测器，支持每数据包发射功率控制。
• 内置针对工艺、电压和温度（PVT）变化的校准。
• 可配置的Wi-Fi 2.4/5GHz功率放大器，用于低功耗应用中提高效率。
• 支持WiFi - 2.4GHz和WiFi - 5GHz的外部功率放大器和低噪声放大器。
