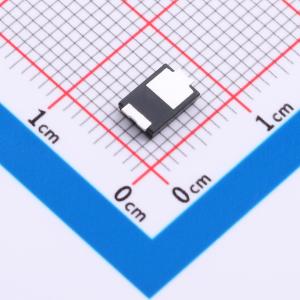

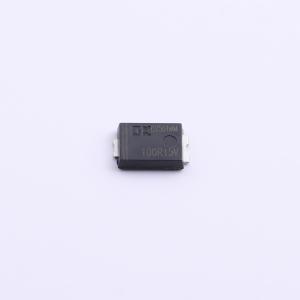

温馨提醒：图片仅供参考，商品以实物为准
DK5V100R15V
高性能双引脚同步整流芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK5V100R15V
- 商品编号
- C45355010
- 商品封装
- SM-7
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 85V~265V | |
| MOS耐压 | 100V | |
| 开关频率 | 300kHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 模式支持 | CCM；QR；DCM | |
| 导通电阻 | 15mΩ | |
| 关断延时 | 20ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
DK5V100R15V是一款简单高效的双引脚同步整流芯片，仅包含A和K两个引脚，分别对应肖特基二极管的阳极和阴极。该芯片内部集成了100V、15mΩ的功率NMOS管，能够显著降低传统肖特基二极管的导通损耗，从而提升系统整体效率，可直接替代市场上常规的肖特基整流二极管。它采用SM-7封装，该封装兼容TO-277标准。芯片采用自供电技术，无需外部辅助电源，并内置智能检测系统，无需前端同步信号即可工作，适用于反激式PSR和SSR拓扑结构，能在CCM、DCM及QR模式下稳定运行。此外，它对电磁兼容性有改善作用，且产品符合无卤素及ROHs环保要求。
商品特性
- 适用于反激PSR、SSR应用
- 超低正向压降
- 超低温升
- 集成100V、15mΩ功率NMOS管
- 可工作于CCM、DCM及QR模式
- 采用自供电技术，无需外围供电
- 内置智能检测系统，无需前端同步信号
- 对电磁兼容性有适当改善
- 可直接替换肖特基二极管
- 符合无卤素及ROHs要求
应用领域
- USB充电器
- 适配器
- LED驱动
