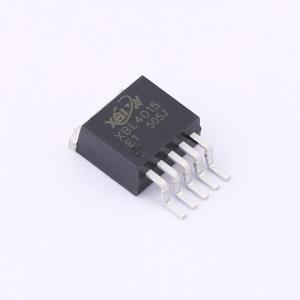

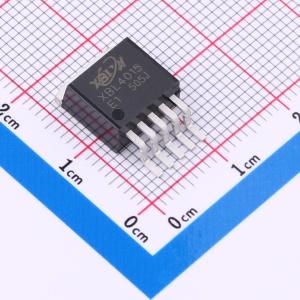

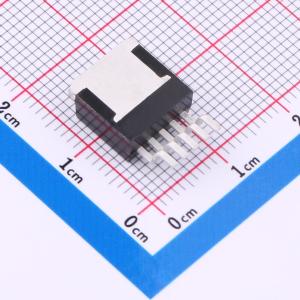

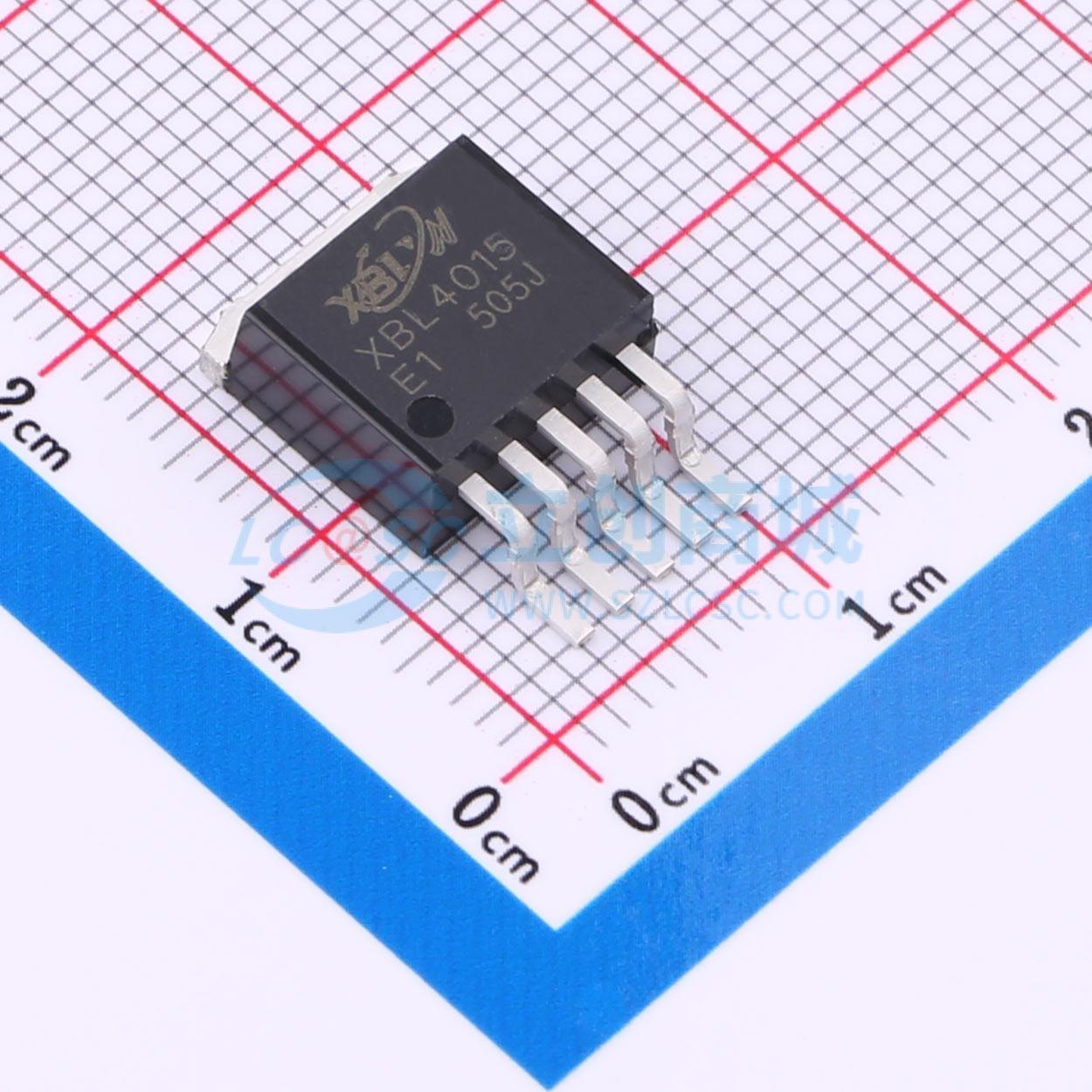

温馨提醒：图片仅供参考，商品以实物为准

XBL4015E1DTR

降压型 5A 4.5V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XBL4015是一款180KHz固定频率PWM降压DC/DC转换器
品牌名称: XBLW(芯伯乐)
商品型号: XBL4015E1DTR
商品编号: C45351500
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 1.058625克(g)

商品参数

商品概述

XBL4015是一款180KHz固定频率的PWM降压（降压式）DC/DC转换器，能够高效驱动5A负载，具有低纹波以及出色的线性和负载调节能力。该稳压器所需的外部组件数量最少，使用简单，包含内部频率补偿和固定频率振荡器。PWM控制电路能够将占空比从0线性调节到100%。内置过流保护功能，发生短路保护时，工作频率将从180KHz降至48KHz。内置内部补偿模块，以减少外部组件数量。

商品特性

宽输入电压范围4.5V ~ 36V
输出电压可在1.25V ~ 32V之间调节
最大占空比100%
最小压降0.3V
固定180KHz开关频率
5A恒定输出电流能力
内部优化功率MOSFET
高达96%的高效率
VC具有TTL功能
出色的线性和负载调节能力
内置热关断功能
内置电流限制功能
内置输出短路保护功能
采用TO - 263 - 5L封装

应用领域

便携式DVD
LCD显示器/电视
电池充电器
ADSL调制解调器
电信/网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	1.25V~32V
	输出电流	5A
	开关频率	180kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.8mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	过流保护
